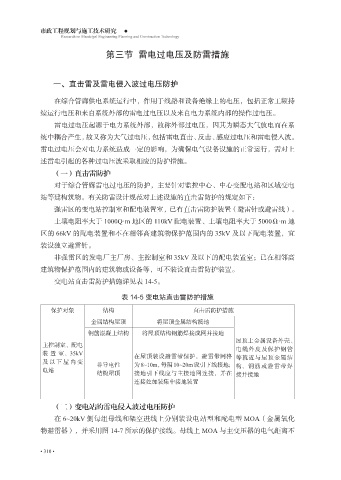

第三节 雷电过电压及防雷措施

一、直击雷及雷电侵入波过电压防护

在综合管廊供电系统运行中，作用于线路和设备绝缘上的电压，包括正常工频持
续运行电压和来自系统外部的雷电过电压以及来自电力系统内部的操作过电压。
雷电过电压起源于电力系统外部，故称外部过电压，因其为瞬态大气放电而在系

统中耦合产生，故又称为大气过电压，包括雷电直击、反击、感应过电压和雷电侵入波。
雷电过电压会对电力系统造成一定的影响，为确保电气设备设施的正常运行，需对上
述雷电引起的各种过电压波采取相应的防护措施。
（一）直击雷防护

对于综合管廊雷电过电压的防护，主要针对监控中心、中心变配电站和区域变电
站等建构筑物。有关防雷设计规范对上述设施的直击雷防护的规定如下：
强雷区的变电站控制室和配电装置室，已有直击雷防护装置（避雷针或避雷线）。

土壤电阻率大于 1000Q·m 地区的 110kV 配电装置、土壤电阻率大于 5000Ω·m 地
区的 66kV 的配电装置和不在相邻高建筑物保护范围内的 35kV 及以下配电装置，宜
装设独立避雷针。

非强雷区的发电厂主厂房、主控制室和 35kV 及以下的配电装置室；已在相邻高
建筑物保护范围内的建筑物或设备等，可不装设直击雷防护装置。
变电站直击雷防护措施详见表 14-5。

表 14-5 变电站直击雷防护措施

保护对象 结构 直击雷防护措施
金属结构屋顶 将屋顶金属结构接地
钢筋混凝土结构 将屋顶结构钢筋焊接成网并接地
屋顶上金属设备外壳、
主控制室、配电
装置室、35kV 在屋顶装设避雷带保护，避雷带网格 电缆外皮及保护钢管
及以下屋内变 非导电性 为 8~10m，每隔 10~20m 设引下线接地； 等就近与屋顶金属结
电站 构、钢筋或避雷带焊
结构屋顶 接地引下线应与主接地网连接，并在 接并接地
连接处加装集中接地装置

（二）变电站的雷电侵入波过电压防护

在 6~20kV 侧每组母线和架空进线上分别装设电站型和配电型 MOA（金属氧化
物避雷器），并采用图 14-7 所示的保护接线。母线上 MOA 与主变压器的电气距离不
