Page 49 - 公路工程管理与技术创新

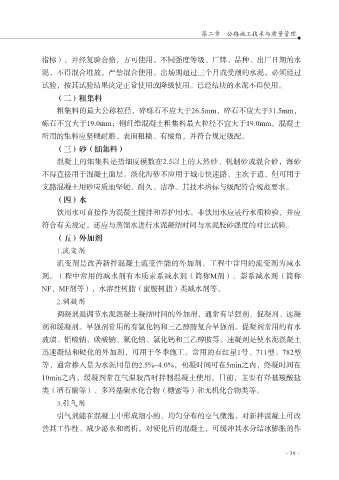

第二章 公路施工技术与质量管理

指标），并经复验合格，方可使用。不同强度等级、厂牌、品种、出厂日期的水
泥，不得混合堆放，严禁混合使用。出场期超过三个月或受潮的水泥，必须经过
试验，按其试验结果决定正常使用或降级使用。已经结块的水泥不得使用。

（二）粗集料
粗集料的最大公称粒径，碎砾石不应大于26.5mm，碎石不应大于31.5mm，
砾石不宜大于19.0mm；钢纤维混凝土粗集料最大粒径不宜大于19.0mm。混凝土
所用的集料应坚硬耐磨、表面粗糙、有棱角，并符合规定级配。

（三）砂（细集料）
混凝土的细集料是指细度模数在2.5以上的天然砂、机制砂或混合砂，海砂
不得直接用于混凝土面层。淡化海砂不应用于城市快速路、主次干道，但可用于
支路混凝土用砂应质地坚硬、耐久、洁净。其技术指标与级配符合规范要求。

（四）水
饮用水可直接作为混凝土搅拌和养护用水。非饮用水应进行水质检验，并应
符合有关规定，还应与蒸馏水进行水泥凝结时间与水泥胶砂强度的对比试验。
（五）外加剂

.流变剂
流变剂是改善新拌混凝土流变性能的外加剂，工程中常用的流变剂为减水
剂。工程中常用的减水剂有木质素系减水剂（简称M剂）、萘系减水剂（简称
NF、MF剂等），水溶性树脂（蜜胺树脂）类减水剂等。

.调凝剂
调凝剂是调节水泥混凝土凝结时间的外加剂，通常有早强剂、促凝剂、速凝
剂和缓凝剂。早强剂常用的有氯化钙和三乙醇胺复合早强剂。促凝剂常用的有水
玻璃、铝酸钠、碳酸钠、氟化钠、氯化钙和三乙醇胺等。速凝剂是使水泥混凝土

迅速凝结和硬化的外加剂，可用于冬季施工。常用的有红星1号、711型、782型
等，通常掺入量为水泥用量的2.5%~4.0%，初凝时间可在5min之内，终凝时间在
10min之内，缓凝剂常在气温较高时拌制混凝土使用。目前，主要有羟基羧酸盐
类（酒石酸等）、多羟基碳水化合物（糖蜜等）和无机化合物类等。

.引气剂
引气剂能在混凝土中形成细小的、均匀分布的空气微泡，对新拌混凝土可改
善其工作性、减少泌水和离析，对硬化后的混凝土，可缓冲其水分结冰膨胀的作

·39·
