第七章 水利工程金属结构类检测

有机械式和电气式两种形式。

1. 机械式行程指示器

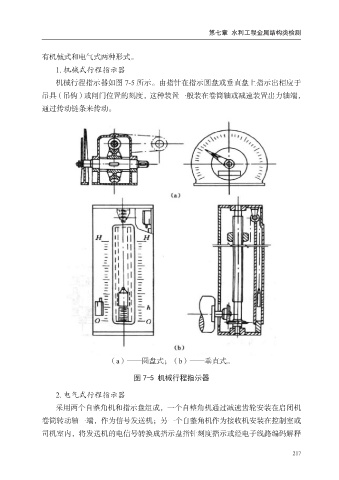

机械行程指示器如图 7-5 所示。由指针在指示圆盘或垂直盘上指示出相应于
吊具（吊钩）或闸门位置的刻度，这种装置一般装在卷筒轴或减速装置出力轴端，
通过传动链条来传动。

（a）——圆盘式；（b）——垂直式。

图 7-5 机械行程指示器

2. 电气式行程指示器

采用两个自整角机和指示盘组成，一个自整角机通过减速齿轮安装在启闭机
卷筒转动轴一端，作为信号发送机；另一个自整角机作为接收机安装在控制室或
司机室内，将发送机的电信号转换成指示盘指针刻度指示或经电子线路编码解释

217
