水利工程施工质量控制及安全管理

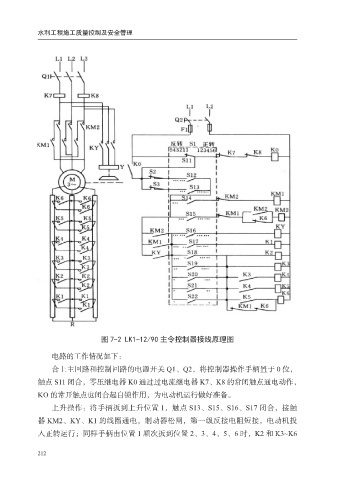

图 7-2 LK1-12/90 主令控制器接线原理图
电路的工作情况如下：
合上主回路和控制回路的电源开关 Q1、Q2，将控制器操作手柄置于 0 位，
触点 S11 闭合，零压继电器 K0 通过过电流继电器 K7、K8 的常闭触点通电动作，
KO 的常开触点也闭合起自锁作用，为电动机运行做好准备。
上升操作：将手柄扳到上升位置 1，触点 S13、S15、S16、S17 闭合，接触
器 KM2、KY、K1 的线圈通电，制动器松闸，第一级反接电阻短接，电动机投
入正转运行；同样手柄由位置 1 顺次扳到位置 2、3、4、5、6 时，K2 和 K3~K6
