第七章 水利工程金属结构类检测

二、安全防护装置

为了使启闭机械工作安全可靠，除了使其各机构和金属结构满足要求外，还
需装设安全防护装置。在前面的各章节中已经介绍过一些安全防护装置，如起升

机构中的上、下限位和锁定装置；运行机构中的缓冲器和夹轨器，以及回转机构
中的极限力矩联轴器等。启闭机械上还有超载限制器、行程指示器、行程开关、
连锁保护装置、风级测速报警器、轨道端部止挡以及防护罩、防雨罩等。下面重

点介绍超载限制器和行程指示器。
（一）超载限制器
它的作用是当启闭机械的工作荷载达到其额定起重量的 90% 时发出提示性
报警信号，而当工作载荷达到额定起重量的 110% 时能自动切断电源使启闭机停
止运转。超载限制器的综合误差不应大于 5%。

超载限制器有机械式和电子式两种形式。机械式超载限制器按其结构不同又
有杠杆式和偏心式两种。电子式超载限制器又称为电子秤，它是通过装平衡滑轮
或平衡梁下的传感器发出信号，由二次仪表检测后显示出来并对启闭机进行超载

限制。
1. 杠杆式超载限制器

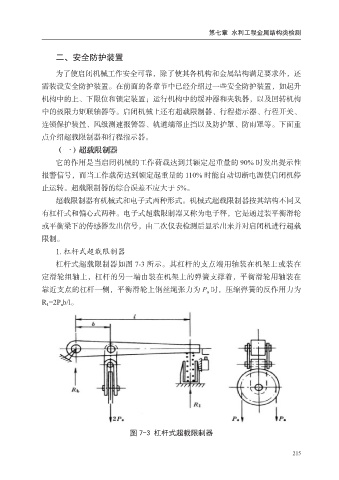

杠杆式超载限制器如图 7-3 所示。其杠杆的支点端用轴装在机架上或装在
定滑轮组轴上，杠杆的另一端由装在机架上的弹簧支撑着，平衡滑轮用轴装在
靠近支点的杠杆一侧，平衡滑轮上钢丝绳张力为 P 时，压缩弹簧的反作用力为
a
R 1 =2P a b/l。

图 7-3 杠杆式超载限制器
