2. 偏心式超载限制器

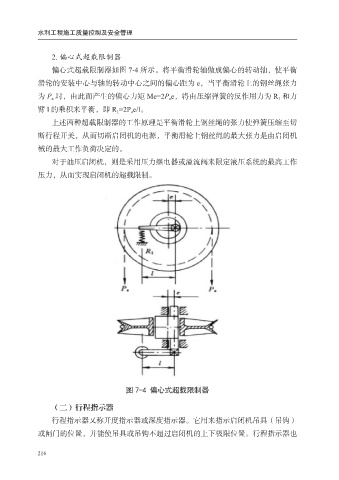

偏心式超载限制器如图 7-4 所示。将平衡滑轮轴做成偏心的转动轴，使平衡
滑轮的安装中心与轴的转动中心之间的偏心距为 e，当平衡滑轮上的钢丝绳张力
为 P 时，由此而产生的偏心力矩 Me=2P e，将由压缩弹簧的反作用力为 R 1 和力
a
a
臂 l 的乘积来平衡，即 R 1 =2P a e/l。
上述两种超载限制器的工作原理是平衡滑轮上钢丝绳的张力使弹簧压缩至切
断行程开关，从而切断启闭机的电源，平衡滑轮上钢丝绳的最大张力是由启闭机

械的最大工作负荷决定的。
对于油压启闭机，则是采用压力继电器或溢流阀来限定液压系统的最高工作
压力，从而实现启闭机的超载限制。

图 7-4 偏心式超载限制器

（二）行程指示器

行程指示器又称开度指示器或深度指示器。它用来指示启闭机吊具（吊钩）
或闸门的位置，并能使吊具或吊钩不超过启闭机的上下极限位置。行程指示器也

216
