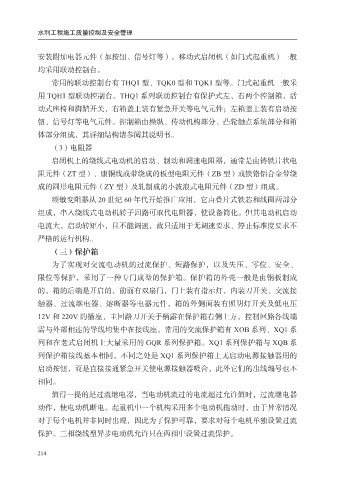

水利工程施工质量控制及安全管理

安装附加电器元件（如按钮、信号灯等）。移动式启闭机（如门式起重机）一般

均采用联动控制台。
常用的联动控制台有 THQ1 型、TQK0 型和 TQK1 型等。门式起重机一般采
用 TQH1 型联动控制台。THQ1 系列联动控制台有保护式左、右两个控制箱，活
动式座椅和脚踏开关，右箱盖上装有紧急开关等电气元件；左箱盖上装有启动按

钮、信号灯等电气元件。控制箱由操纵、传动机构部分、凸轮触点系统部分和箱
体部分组成，其详细结构请参阅其说明书。

（3）电阻器
启闭机上的绕线式电动机的启动、制动和调速电阻器，通常是由铸铁片状电
阻元件（ZT 型）、康铜线或带绕成的板型电阻元件（ZB 型）或铁铬铝合金带绕
成的圆形电阻元件（ZY 型）及轧制成的小波浪式电阻元件（ZD 型）组成。

频敏变阻器从 20 世纪 60 年代开始推广应用，它由叠片式铁芯和线圈两部分
组成，串入绕线式电动机转子回路可取代电阻器，使设备简化。但其电动机启动
电流大，启动转矩小，且不能调速，故只适用于无调速要求、停止标准度要求不

严格的运行机构。
（三）保护箱
为了实现对交流电动机的过流保护、短路保护，以及失压、零位、安全、
限位等保护，采用了一种专门成型的保护箱。保护箱的外壳一般是由钢板制成

的，箱的后端是开启的，前面有双扇门，门上装有指示灯，内装刀开关、交流接
触器、过流继电器、熔断器等电器元件，箱的外侧面装有照明灯开关及低电压
12V 和 220V 的插座，主回路刀开关手柄露在保护箱右侧上方，控制回路各线端

需与外部相连的导线均集中在接线座。常用的交流保护箱有 XOB 系列、XQ1 系
列和在老式启闭机上大量采用的 GQR 系列保护箱。XQ1 系列保护箱与 XQB 系
列保护箱接线基本相同，不同之处是 XQ1 系列保护箱上无启动电源接触器用的
启动按钮，而是直接接通紧急开关使电源接触器吸合，此外它们的出线编号也不

相同。
值得一提的是过流继电器，当电动机流过的电流超过允许值时，过流继电器

动作，使电动机断电。起重机中一个机构采用多个电动机拖动时，由于异常情况
对于每个电机并非同时出现，因此为了保护可靠，要求对每个电机单独设置过流
保护。三相绕线型异步电动机允许只在两相中设置过流保护。

214
