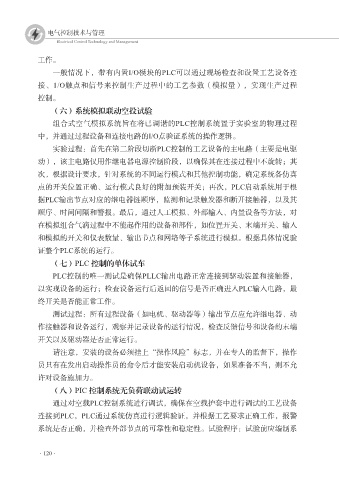

工作。
一般情况下，带有内置I/O模块的PLC可以通过现场检查和设置工艺设备连
接、1/O触点和信号来控制生产过程中的工艺参数（模拟量），实现生产过程

控制。
（六）系统模拟联动空投试验
组合式空气模拟系统旨在将已调谐的PLC控制系统置于实验室的物理过程
中，并通过过程设备和连接电路的I/O点验证系统的操作逻辑。

实验过程：首先在第二阶段切断PLC控制的工艺设备的主电路（主要是电驱
动），该主电路仅用作继电器电源控制阶段，以确保其在连接过程中不旋转；其
次，根据设计要求，针对系统的不同运行模式和其他控制功能，确定系统各仿真
点的开关位置正确、运行模式良好的附加预装开关；再次，PLC启动系统用于根

据PLC输出节点对应的继电器链顺序，监测和记录触发器和断开接触器，以及其
顺序、时间间隔和警报。最后，通过人工模拟、外部输入、内置设备等方法，对
在模拟组合气滴过程中不能起作用的设备和部件，如位置开关、末端开关、输入
和模拟的开关和仪表数量、输出节点和网络等子系统进行模拟。根据具体情况验

证整个PLC系统的运行。
（七）PLC 控制的单体试车
PLC控制的唯一测试是确保PLLC输出电路正常连接到驱动装置和接触器，
以实现设备的运行；检查设备运行后返回的信号是否正确进入PLC输入电路，最

终开关是否能正常工作。
测试过程：所有过程设备（如电机、驱动器等）输出节点应允许继电器、动
作接触器和设备运行，观察并记录设备的运行情况，检查反馈信号和设备的末端
开关以及驱动器是否正常运行。

请注意，安装的设备必须挂上“操作风险”标志，并在专人的监督下，操作
员只有在发出启动操作员的命令后才能安装启动机设备，如果准备不当，则不允
许对设备施加力。
（八）PIC 控制系统无负荷联动试运转

通过对空载PLC控制系统进行调试，确保在空载护套中进行调试的工艺设备
连接到PLC，PLC通过系统仿真进行逻辑验证，并根据工艺要求正确工作，报警
系统是否正确，并检查外部节点的可靠性和稳定性。试验程序：试验前应编制系
