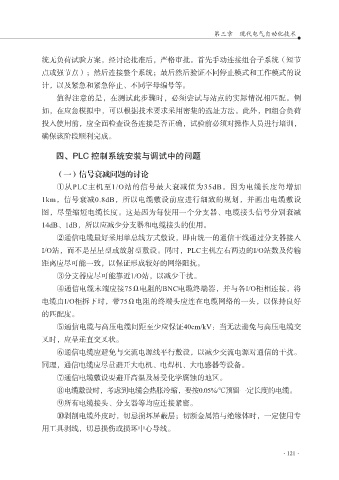

第三章 现代电气自动化技术

统无负荷试验方案，经讨论批准后，严格审批。首先手动连接组合子系统（短节
点或强节点）；然后连接整个系统；最后然后验证不同停止模式和工作模式的设
计，以及紧急和紧急停止、不同字母编号等。

值得注意的是，在测试此步骤时，必须尝试与站点的实际情况相匹配。例
如，在应急模拟中，可以根据技术要求采用密集的选址方法。此外，PI组合负荷
投入使用前，应全面检查设备连接是否正确，试验前必须对操作人员进行培训，
确保该阶段顺利完成。

四、PLC 控制系统安装与调试中的问题

（一）信号衰减问题的讨论
①从PLC主机至1/O站的信号最大衰减值为35dB。因为电缆长度每增加

1km，信号衰减0.8dB，所以电缆敷设前应进行细致的规划，并画出电缆敷设
图，尽量缩短电缆长度。这是因为每使用一个分支器、电缆接头信号分别衰减
14dB、1dB，所以应减少分支器和电缆接头的使用。
②通信电缆最好采用单总线方式敷设，即由统一的通信干线通过分支器接入

I/O站，而不是星星型或放射型敷设。同时，PLC主机左右两边的I/O站数及传输
距离应尽可能一致，以保证形成较好的网络阻抗。
③分支器应尽可能靠近1/O站，以减少干扰。
④通信电缆末端应接75Ω电阻的BNC电缆终端器，并与各I/O柜相连接，将

电缆由I/O柜拆下时，带75Ω电阻的终端头应连在电缆网络的一头，以保持良好
的匹配度。
⑤通信电缆与高压电缆间距至少应保证40cm/kV：当无法避免与高压电缆交
叉时，应呈垂直交叉状。

⑥通信电缆应避免与交流电源线平行敷设，以减少交流电源对通信的干扰。
同理，通信电缆应尽量避开大电机、电焊机、大电感器等设备。
⑦通信电缆敷设要避开高温及易受化学腐蚀的地区。
⑧电缆敷设时，考虑到电缆会热胀冷缩，要按0.05%/℃预留一定长度的电缆。

⑨所有电缆接头、分支器等均应连接紧密。
⑩剥削电缆外皮时，切忌损坏屏蔽层；切断金属箔与绝缘体时，一定使用专
用工具剥线，切忌损伤或损坏中心导线。

·121·
