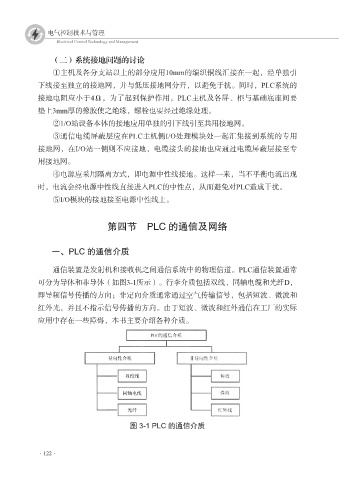

P. 134
电气控制技术与管理
Electrical Control Technology and Management
（二）系统接地问题的讨论
①主机及各分支站以上的部分应用10mm的编织铜线汇接在一起，经单独引
下线接至独立的接地网，并与低压接地网分开，以避免干扰。同时，PI.C系统的
接地电阻应小于4Ω，为了起到保护作用，PLC主机及各屏、柜与基础底座间要
垫上3mm厚的橡胶使之绝缘，螺栓也要经过绝缘处理。
②1/O站设备本体的接地应用单独的引下线引至共用接地网。
③通信电缆屏蔽层应在PI.C主机侧I/O处理模块处一起汇集接到系统的专用
接地网，在I/O站一侧则不应接地，电缆接头的接地也应通过电缆屏蔽层接至专
用接地网。
④电源应采用隔离方式，即电源中性线接地。这样一来，当不平衡电流出现
时，电流会经电源中性线直接进入PLC的中性点，从而避免对PLC造成干扰。
⑤I/O模块的接地接至电源中性线上。
第四节 PLC 的通信及网络
一、PLC 的通信介质
通信装置是发射机和接收机之间通信系统中的物理信道。PLC通信装置通常
可分为导体和非导体（如图3-1所示）。行李介质包括双线、同轴电缆和光纤D，
即导频信号传播的方向；非定向介质通常通过空气传输信号，包括短波、微波和
红外光，并且不指示信号传播的方向。由于短波、微波和红外通信在工厂的实际
应用中存在一些障碍，本书主要介绍各种介质。
图 3-1 PLC 的通信介质
