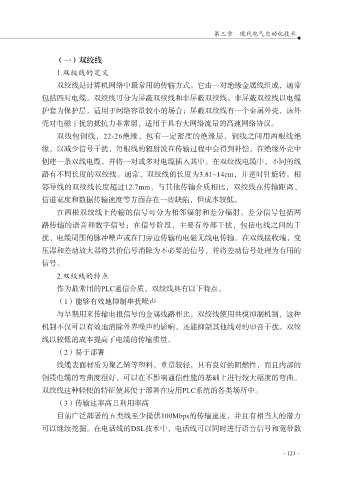

第三章 现代电气自动化技术

（一）双绞线
1.双绞线的定义
双绞线是计算机网络中最常用的传输方式。它由一对绝缘金属线组成，通常

包括四对电缆。双绞线可分为屏蔽双绞线和非屏蔽双绞线。非屏蔽双绞线以电缆
护套为保护层，适用于网络容量较小的场合；屏蔽双绞线有一个金属外壳，该外
壳对电磁干扰的抵抗力非常弱，适用于具有大网络流量的高速网络协议。
双线包铜线，22-26绝缘，包有一定密度的绝缘层，铜线之间用两根线绝

缘，以减少信号干扰，每根线的辐射波在传输过程中会得到补偿。在绝缘外壳中
创建一条双线电缆，并将一对或多对电缆插入其中。在双绞线电缆中，不同的线
路有不同长度的双绞线。通常，双绞线的长度为3.81~14cm，并逆时针旋转。相
邻导线的双绞线长度超过12.7mm，与其他传输介质相比，双绞线在传输距离、

信道宽度和数据传输速度等方面存在一些缺陷，但成本较低。
在两根双绞线上传输的信号可分为相邻辐射和差分辐射。差分信号包括两
路传输的语音和数字信号；在信号阶段，主要有外部干扰，包括电线之间的干
扰、电缆周围的脉冲噪声或在门旁边传输的电磁无线电传输。在双线接收端，变

压器和差动放大器将共价信号消除为不必要的信号，并将差动信号处理为有用的
信号。
2.双绞线的特点
作为最常用的PLC通信介质，双绞线具有以下特点。

（1）能够有效地抑制串扰噪声
与早期用来传输电报信号的金属线路相比，双绞线使用共模抑制机制，这种
机制不仅可以有效地消除外界噪声的影响，还能抑制其他线对的串音干扰。双绞
线以较低的成本提高了电缆的传输质量。

（2）易于部署
线缆表面材质为聚乙烯等塑料，重量较轻，具有良好的阻燃性，而且内部的
铜质电缆的弯曲度很好，可以在不影响通信性能的基础上进行较大幅度的弯曲。
双绞线这种轻便的特征使其便于部署在应用PLC系统的各类场所中。

（3）传输速率高且利用率高
目前广泛部署的五类线至少提供100Mbps的传输速度，并且有相当大的潜力
可以继续挖掘。在电话线的DSL技术中，电话线可以同时进行语音信号和宽带数
