第四章 建筑工程项目进度管理

施工进度 /d
施工过程
2 4 6 8 10 12 14
① ③
挖基槽 ② ④

① ③

作垫层 ② ④

① ③
砌基础 ② ④

① ③

回填土 ② ④

流水施工总工期

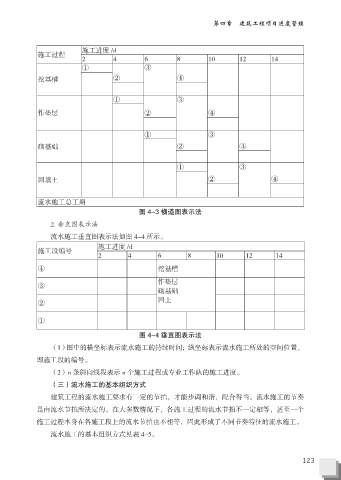

图 4-3 横道图表示法
2. 垂直图表示法

流水施工垂直图表示法如图 4-4 所示。
施工进度 /d
施工段编号
2 4 6 8 10 12 14
④ 挖基槽
作垫层
③
砌基础
回土
②

①

图 4-4 垂直图表示法
（1）图中的横坐标表示流水施工的持续时间；纵坐标表示流水施工所处的空间位置，
即施工段的编号。

（2）n 条斜向线段表示 n 个施工过程或专业工作队的施工进度。
（三）流水施工的基本组织方式

建筑工程的流水施工要求有一定的节拍，才能步调和谐，配合得当。流水施工的节奏
是由流水节拍所决定的。在大多数情况下，各施工过程的流水节拍不一定相等，甚至一个
施工过程本身在各施工段上的流水节拍也不相等，因此形成了不同节奏特征的流水施工。

流水施工的基本组织方式见表 4-5。
