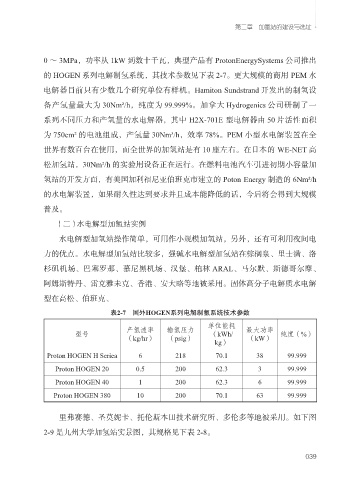

第二章 加氢站的建设与选址

0 ～ 3MPa，功率从 1kW 到数十千瓦，典型产品有 ProtonEnergySystems 公司推出
的 HOGEN 系列电解制氢系统，其技术参数见下表 2-7。更大规模的商用 PEM 水

电解器目前只有少数几个研究单位有样机。Hamiton Sundstrand 开发出的制氢设
备产氢量最大为 30Nm²/h，纯度为 99.999%。加拿大 Hydrogenics 公司研制了一

系列不同压力和产氢量的水电解器，其中 H2X-701E 型电解器由 50 片活性面积
为 750cm² 的电池组成，产氢量 30Nm³/h，效率 78%。PEM 小型水电解装置在全

世界有数百台在使用，而全世界的加氢站是有 10 座左右。在日本的 WE-NET 高
松加氢站，30Nm²/h 的实验用设备正在运行。在燃料电池汽车引进初期小容量加

氢站的开发方面，有美国加利福尼亚伯班克市建立的 Poton Energy 制造的 6Nm²/h
的水电解装置，如果耐久性达到要求并且成本能降低的话，今后将会得到大规模

普及。
（二） 水电解型加氢站实例

水电解型加氢站操作简单，可用作小规模加氢站，另外，还有可利用夜间电
力的优点。水电解型加氢站比较多，强碱水电解型加氢站在棕榈泉、里士满、洛

杉矶机场、巴塞罗那、慕尼黑机场、汉堡、柏林 ARAL、马尔默、斯德哥尔摩、
阿姆斯特丹、雷克雅未克、香港、安大略等地被采用。固体高分子电解质水电解

型在高松、伯班克、
表2-7 国外HOGEN系列电解制氢系统技术参数

单位能耗
产氢速率 输氢压力 最大功率
型号 （kWh/ 纯度（%）
（kg/hr） （psig） （kW）
kg）
Proton HOGEN H Seriea 6 218 70.1 38 99.999
Proton HOGEN 20 0.5 200 62.3 3 99.999
Proton HOGEN 40 1 200 62.3 6 99.999
Proton HOGEN 380 10 200 70.1 63 99.999

里弗赛德、圣莫妮卡、托伦斯本田技术研究所、多伦多等地被采用。如下图

2-9 是九州大学加氢站实景图，其规格见下表 2-8。
