高速公路机电系统集成与应用维护

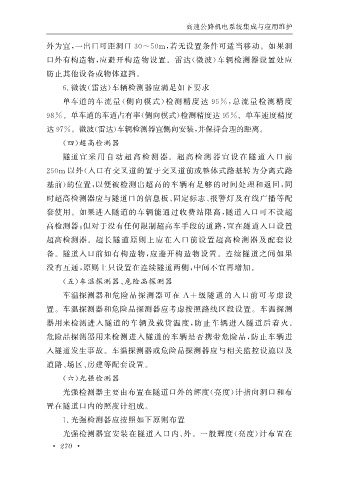

外为宜, 一出口可距洞口 30~50m , 若无设置条件可适当移动。如果洞

口外有构造物, 应避开构造物设置。雷达( 微波) 车辆检测器设置处应

防止其他设备或物体遮挡。
6. 微波( 雷达) 车辆检测器应满足如下要求
单车道的车流量( 侧向模式) 检测精度达 95% , 总流量检测精度

98% 。单车道的车道占有率( 侧向模式) 检测精度达95% 。单车速度精度
达97% 。微波( 雷达) 车辆检测器宜侧向安装, 并保持合理的距离。

( 四) 超高检测器
隧道宜 采 用 自 动 超 高 检 测 器。超 高 检 测 器 宜 设 在 隧 道 入 口 前

250m 以外( 入口有交叉道的置于交叉道前或整体式路基转为分离式路
基前) 的位置, 以便被检测出超高的车辆有足够的时间处理和返回, 同
时超高检测器应与隧道口的信息板、 固定标志、 报警灯及有线广播等配

套使用。如果进入隧道的车辆能通过收费站限高, 隧道入口可不设超
高检测器; 但对于没有任何限制超高车手段的道路, 宜在隧道入口设置

超高检测器。超长隧道原则上应在入口前设置超高检测器及配套设
备。隧道入口前如有构造物, 应避开构造物设置。连续隧道之间如果

没有互通, 原则上只设置在连续隧道两侧, 中间不宜再增加。
( 五) 车温探测器、 危险品探测器

车温探测器和危险品探测器可在 A+ 级隧道的入口前可考虑设
置。车温探测器和危险品探测器应考虑按照路线区段设置。车温探测

器用来检测进入隧道的车辆及载货温度, 防止车辆进入隧道后着火。
危险品探测器用来检测进入隧道的车辆是否携带危险品, 防止车辆进
入隧道发生事故。车温探测器或危险品探测器应与相关监控设施以及

道路、 场区、 房建等配套设置。
( 六) 光强检测器

光强检测器主要由布置在隧道口外的辉度( 亮度) 计指向洞口和布

置在隧道口内的照度计组成。
1. 光强检测器应按照如下原则布置
光强检测器宜安装在隧道入口内、 外。一般辉度( 亮度) 计布置在
