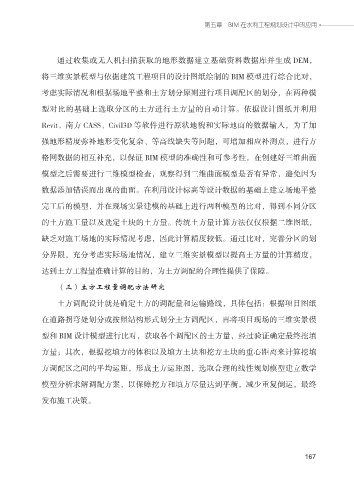

第五章 BIM 在水利工程规划设计中的应用

通过收集或无人机扫描获取的地形数据建立基础资料数据库并生成 DEM，
将三维实景模型与依据建筑工程项目的设计图纸绘制的 BIM 模型进行综合比对，

考虑实际情况和根据场地平整和土方划分原则进行项目调配区的划分，在两种模

型对比的基础上选取分区的土方进行土方量的自动计算。依据设计图纸并利用
Revit、南方 CASS、Civil3D 等软件进行原状地貌和实际地面的数据输入，为了加

强地形精度弥补地形变化复杂、等高线缺失等问题，可增加相应补测点，进行方

格网数据的相互补充，以保证 BIM 模型的准确性和可参考性。在创建好三维曲面

模型之后需要进行三维模型检查，观察得到三维曲面模型是否有异常，避免因为

数据添加错误而出现的曲面。在利用设计标高等设计数据的基础上建立场地平整
完工后的模型，并在现场实景建模的基础上进行两种模型的比对，得到不同分区

的土方施工量以及选定土块的土方量。传统土方量计算方法仅仅根据二维图纸，

缺乏对施工场地的实际情况考虑，因此计算精度较低。通过比对，完善分区的划
分界限，充分考虑实际场地情况，建立三维实景模型以提高土方量的计算精度，

达到土方工程量准确计算的目的，为土方调配的合理性提供了保障。

（三）土方工程量调配方法研究

土方调配设计就是确定土方的调配量和运输路线，具体包括：根据项目图纸

在道路拐弯处划分或按照结构形式划分土方调配区，再将项目现场的三维实景模
型和 BIM 设计模型进行比对，获取各个调配区的土方量，经过验证确定最终挖填

方量；其次，根据挖填方的体积以及填方土块和挖方土块的重心距离来计算挖填

方调配区之间的平均运距，形成土方运距图，选取合理的线性规划模型建立数学
模型分析求解调配方案，以保障挖方和填方尽量达到平衡，减少重复倒运，最终

发布施工决策。
