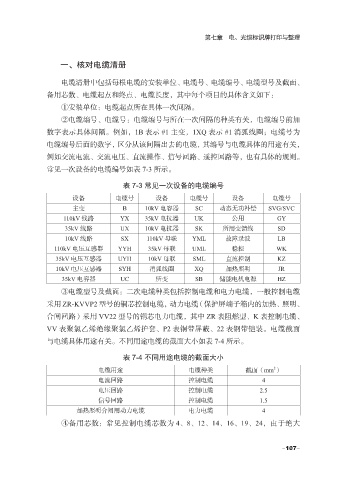

第七章 电、光缆标识牌打印与整理

一、核对电缆清册

电缆清册中包括每根电缆的安装单位、电缆号、电缆编号、电缆型号及截面、
备用芯数、电缆起点和终点、电缆长度，其中每个项目的具体含义如下：

①安装单位：电缆起点所在具体一次间隔。
②电缆编号、电缆号：电缆编号与所在一次间隔的种类有关，电缆编号前加
数字表示具体间隔。例如，1B 表示 #1 主变，1XQ 表示 #1 消弧线圈；电缆号为

电缆编号后面的数字，区分从该间隔出去的电缆，其编号与电缆具体的用途有关，
例如交流电流、交流电压、直流操作、信号回路、遥控回路等，也有具体的规则。
常见一次设备的电缆编号如表 7-3 所示。

表 7-3 常见一次设备的电缆编号
设备 电缆号 设备 电缆号 设备 电缆号
主变 B 10kV 电容器 SC 动态无功补偿 SVG/SVC
110kV 线路 YX 35kV 电抗器 UK 公用 GY
35kV 线路 UX 10kV 电抗器 SK 所用变馈线 SD
10kV 线路 SX 110kV 母联 YML 故障录波 LB
110kV 电压互感器 YYH 35kV 母联 UML 稳控 WK
35kV 电压互感器 UYH 10kV 母联 SML 直流控制 KZ
10kV 电压互感器 SYH 消弧线圈 XQ 加热照明 JR
35kV 电容器 UC 所变 SB 储能电机电源 HZ
③电缆型号及截面：二次电缆种类包括控制电缆和电力电缆，一般控制电缆
采用 ZR-KVVP2 型号的铜芯控制电缆，动力电缆（保护屏端子箱内的加热、照明、

合闸回路）采用 VV22 型号的铜芯电力电缆，其中 ZR 表阻燃型、K 表控制电缆、
VV 表聚氯乙烯绝缘聚氯乙烯护套、P2 表铜带屏蔽、22 表钢带铠装。电缆截面
与电缆具体用途有关。不同用途电缆的截面大小如表 7-4 所示。

表 7-4 不同用途电缆的截面大小
2
电缆用途 电缆种类 截面（mm ）
电流回路 控制电缆 4
电压回路 控制电缆 2.5
信号回路 控制电缆 1.5
加热照明合闸用动力电缆 电力电缆 4
④备用芯数：常见控制电缆芯数为 4、8、12、14、16、19、24，由于绝大

-107-
