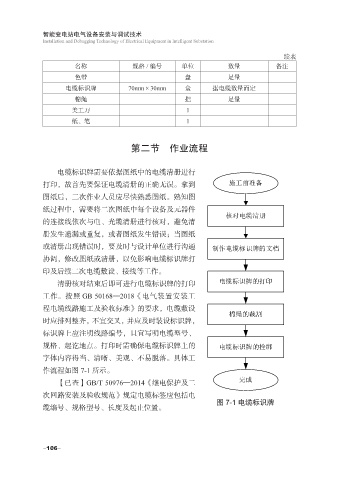

Page 118 - 智能变电站电气设备安装与调试技术
P. 118
智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation
续表
名称 规格 / 编号 单位 数量 备注
色带 盘 足量
电缆标识牌 70mm×30mm 盒 据电缆数量而定
棉绳 把 足量
美工刀 1
纸、笔 1
第二节 作业流程
电缆标识牌需要依据图纸中的电缆清册进行
打印，故首先要保证电缆清册的正确无误。拿到 施工前准备
图纸后，二次作业人员应尽快熟悉图纸。熟知图
纸过程中，需要将二次图纸中每个设备及元器件
核对电缆清册
的连接线依次与电、光缆清册进行核对，避免清
册发生遗漏或重复，或者图纸发生错误；当图纸
或清册出现错误时，要及时与设计单位进行沟通 制作电缆标识牌的文档
协调，修改图纸或清册，以免影响电缆标识牌打
印及后续二次电缆敷设、接线等工作。
清册核对结束后即可进行电缆标识牌的打印 电缆标识牌的打印
工作。按照 GB 50168—2018《电气装置安装工
程电缆线路施工及验收标准》的要求，电缆敷设
棉绳的裁割
时应排列整齐，不宜交叉，并应及时装设标识牌，
标识牌上应注明线路编号，且宜写明电缆型号、
规格、起讫地点。打印时需确保电缆标识牌上的 电缆标识牌的拴绑
字体内容得当、清晰、美观、不易脱落。具体工
作流程如图 7-1 所示。
【已查】GB/T 50976—2014《继电保护及二 完成
次回路安装及验收规范》规定电缆标签应包括电
图 7-1 电缆标识牌
缆编号、规格型号、长度及起止位置。
