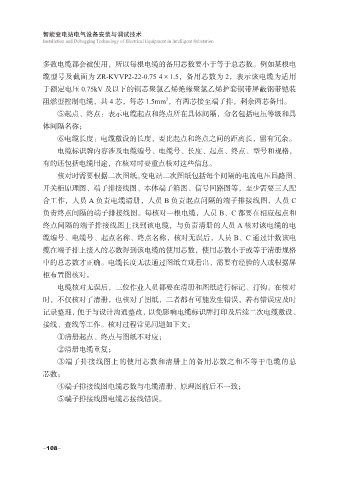

多数电缆都会被使用，所以每根电缆的备用芯数要小于等于总芯数。例如某根电
缆型号及截面为 ZR-KVVP2-22-0.75 4×1.5，备用芯数为 2，表示该电缆为适用
于额定电压 0.75kV 及以下的铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装
2
阻燃型控制电缆，共 4 芯，每芯 1.5mm ，有两芯接至端子排，剩余两芯备用。
⑤起点、终点：表示电缆起点和终点所在具体间隔，命名包括电压等级和具
体间隔名称；
⑥电缆长度：电缆敷设的长度，要比起点和终点之间的距离长，留有冗余。
电缆标识牌内容涉及电缆编号、电缆号、长度、起点、终点、型号和规格，
有的还包括电缆用途，在核对时要重点核对这些信息。
核对时需要根据二次图纸。变电站二次图纸包括每个间隔的电流电压回路图、
开关柜原理图、端子排接线图、本体端子箱图、信号回路图等，至少需要三人配
合工作，人员 A 负责电缆清册，人员 B 负责起点间隔的端子排接线图，人员 C
负责终点间隔的端子排接线图。每核对一根电缆，人员 B、C 都要在相应起点和
终点间隔的端子排接线图上找到该电缆，与负责清册的人员 A 核对该电缆的电
缆编号、电缆号、起点名称、终点名称，核对无误后，人员 B、C 通过计数该电
缆在端子排上接入的芯数得到该电缆的使用芯数，使用芯数小于或等于清册规格
中的总芯数才正确。电缆长度无法通过图纸直观看出，需要有经验的人或根据屏
柜布置图核对。
电缆核对无误后，三位作业人员都要在清册和图纸进行标记、打钩。在核对
时，不仅核对了清册，也核对了图纸，二者都有可能发生错误，若有错误应及时
记录整理，便于与设计沟通整改，以免影响电缆标识牌打印及后续二次电缆敷设、
接线、查线等工作。核对过程常见问题如下文；
①清册起点、终点与图纸不对应；
②清册电缆重复；
③端子排接线图上的使用芯数和清册上的备用芯数之和不等于电缆的总
芯数；
④端子排接线图电缆芯数与电缆清册、原理图前后不一致；
⑤端子排接线图电缆芯接线错误。
