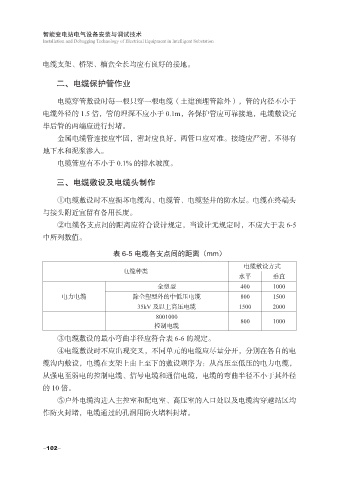

电缆支架、桥架、槽盒全长均应有良好的接地。

二、电缆保护管作业

电缆穿管敷设时每一根只穿一根电缆（土建预埋管除外），管的内径不小于
电缆外径的 1.5 倍，管的埋深不应小于 0.1m，各保护管应可靠接地，电缆敷设完
毕后管的两端应进行封堵。
金属电缆管连接应牢固，密封应良好，两管口应对准。接缝应严密，不得有

地下水和泥浆渗入。
电缆管应有不小于 0.1% 的排水坡度。

三、电缆敷设及电缆头制作

①电缆敷设时不应损坏电缆沟、电缆管、电缆竖井的防水层。电缆在终端头
与接头附近宜留有备用长度。
②电缆各支点间的距离应符合设计规定，当设计无规定时，不应大于表 6-5
中所列数值。

表 6-5 电缆各支点间的距离（mm）

电缆敷设方式
电缆种类
水平 垂直
全塑型 400 1000
电力电缆 除全塑型外的中低压电缆 800 1500
35kV 及以上高压电缆 1500 2000
8001000
控制电缆 800 1000

③电缆敷设的最小弯曲半径应符合表 6-6 的规定。
④电缆敷设时不应出现交叉，不同单元的电缆应尽量分开，分别在各自的电
缆沟内敷设，电缆在支架上由上至下的敷设顺序为：从高压至低压的电力电缆，

从强电至弱电的控制电缆、信号电缆和通信电缆，电缆的弯曲半径不小于其外径
的 10 倍。
⑤户外电缆沟进入主控室和配电室、高压室的入口处以及电缆沟穿越站区均
作防火封堵，电缆通过的孔洞用防火堵料封堵。
