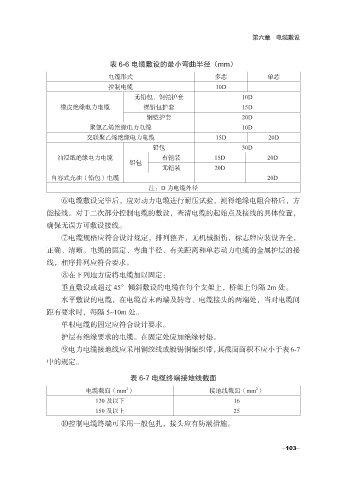

第六章 电缆敷设

表 6-6 电缆敷设的最小弯曲半径（mm）
电缆形式 多芯 单芯
控制电缆 10D
无铅包、钢铠护套 10D
橡皮绝缘电力电缆 裸铅包护套 15D
钢铠护套 20D
聚氯乙烯绝缘电力电缆 10D
交联聚乙烯绝缘电力电缆 15D 20D
铅包 30D
油浸纸绝缘电力电缆 有铠装 15D 20D
铅包
无铠装 20D
自容式充油（铅包）电缆 20D
注：D 为电缆外径
⑥电缆敷设完毕后，应对动力电缆进行耐压试验，测得绝缘电阻合格后，方
能接线。对于二次部分控制电缆的敷设，查清电缆的起始点及接线的具体位置，
确保无误方可敷设接线。
⑦电缆规格应符合设计规定，排列整齐，无机械损伤，标志牌应装设齐全，

正确、清晰。电缆的固定、弯曲半径、有关距离和单芯动力电缆的金属护层的接
线，相序排列应符合要求。
⑧在下列地方应将电缆加以固定：

垂直敷设或超过 45°倾斜敷设的电缆在每个支架上，桥架上每隔 2m 处。
水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处，当对电缆间
距有要求时，每隔 5~10m 处。
单根电缆的固定应符合设计要求。
护层有绝缘要求的电缆。在固定处应加绝缘衬垫。
⑨电力电缆接地线应采用铜绞线或镀锡铜编织带，其截面面积不应小于表6-7

中的规定。

表 6-7 电缆终端接地线截面
2
2
电缆截面（mm ） 接地线截面（mm ）
120 及以下 16
150 及以上 25
⑩控制电缆终端可采用一般包扎，接头应有防潮措施。
