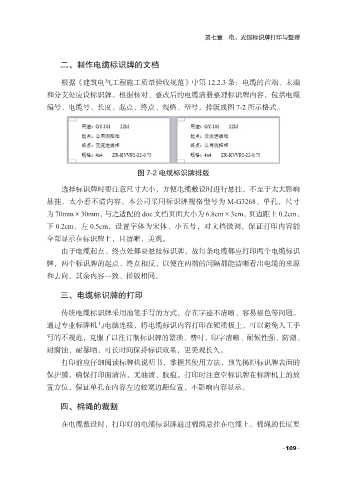

第七章 电、光缆标识牌打印与整理

二、制作电缆标识牌的文档

根据《建筑电气工程施工质量验收规范》中第 12.2.3 条：电缆的首端、末端
和分支处应设标识牌。根据核对、整改后的电缆清册整理标识牌内容，包括电缆

编号、电缆号、长度、起点、终点、规格、型号，排版成图 7-2 所示格式。

图 7-2 电缆标识牌排版

选择标识牌时要注意尺寸大小，方便电缆敷设时进行悬挂，不至于太大影响
悬挂、太小看不清内容。本公司采用标识牌规格型号为 M-G3268、单孔，尺寸
为 70mm×30mm，与之适配的 doc 文档页面大小为 6.8cm×3cm，页边距上 0.2cm、
下 0.2cm、左 0.5cm，设置字体为宋体、小五号，对文档微调，保证打印内容能

全部显示在标识牌上，且清晰、美观。
由于电缆起点、终点处都要悬挂标识牌，故每条电缆都应打印两个电缆标识
牌，两个标识牌的起点、终点相反，以便在两端的间隔都能清晰看出电缆的来源
和去向，其余内容一致、排版相同。

三、电缆标识牌的打印

传统电缆标识牌采用油笔手写的方式，存在字迹不清晰、容易褪色等问题。
通过专业标牌机与电脑连接，将电缆标识内容打印在硬质板上，可以避免人工手

写的不规范，克服了以往订制标识牌的繁琐、费时，印字清晰、耐候性强、防潮、
耐腐蚀、耐暴晒，可长时间保持标识效果，更美观长久。
打印前应仔细阅读标牌机说明书，掌握其使用方法，预先揭掉标识牌表面的
保护膜，确保打印面清洁，无油渍、胶痕。打印时注意空标识牌在标牌机上的放

置方位，保证单孔在内容左边较宽边距位置，不影响内容显示。

四、棉绳的裁割

在电缆敷设时，打印好的电缆标识牌通过棉绳悬挂在电缆上。棉绳的长度要
