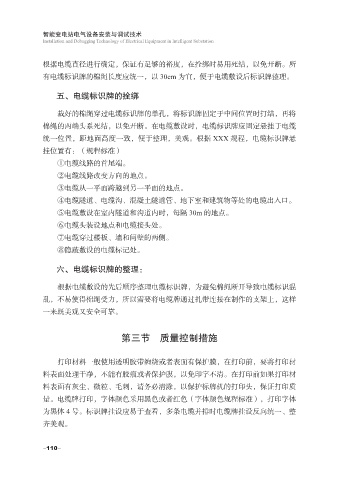

根据电缆直径进行确定，保证有足够的裕度，在拴绑时易用死结，以免开断。所
有电缆标识牌的棉绳长度应统一，以 30cm 为宜，便于电缆敷设后标识牌整理。

五、电缆标识牌的拴绑

裁好的棉绳穿过电缆标识牌的单孔，将标识牌固定于中间位置时打结，再将
棉绳的两端头系死结，以免开断。在电缆敷设时，电缆标识牌应固定悬挂于电缆
统一位置，距地面高度一致，便于整理，美观。根据 XXX 规程，电缆标识牌悬

挂位置有：（规程标准）
①电缆线路的首尾端。
②电缆线路改变方向的地点。
③电缆从一平面跨越到另一平面的地点。

④电缆隧道、电缆沟、混凝土隧道管、地下室和建筑物等处的电缆出入口。
⑤电缆敷设在室内隧道和沟道内时，每隔 30m 的地点。
⑥电缆头装设地点和电缆接头处。
⑦电缆穿过楼板、墙和间壁的两侧。

⑧隐蔽敷设的电缆标记处。

六、电缆标识牌的整理：

根据电缆敷设的先后顺序整理电缆标识牌，为避免棉绳断开导致电缆标识混

乱，不易使得棉绳受力，所以需要将电缆牌通过扎带连接在制作的支架上，这样
一来既美观又安全可靠。

第三节 质量控制措施

打印材料一般使用透明胶带缠绕或者表面有保护膜，在打印前，要将打印材
料表面处理干净，不能有胶痕或者保护膜，以免印字不清。在打印前如果打印材

料表面有灰尘、微粒、毛刺，请务必清除，以保护标牌机的打印头，保证打印质
量。电缆牌打印，字体颜色采用黑色或者红色（字体颜色规程标准），打印字体
为黑体 4 号。标识牌挂设应易于查看，多条电缆并排时电缆牌挂设反向统一、整
齐美观。
