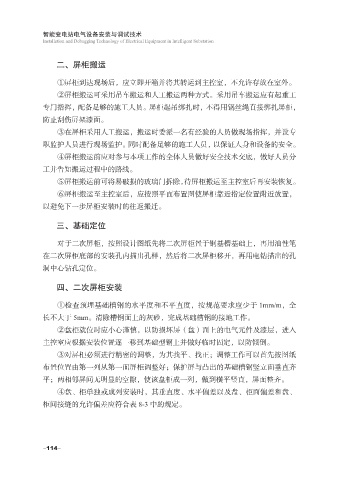

二、屏柜搬运

①屏柜到达现场后，应立即开箱并将其转运到主控室，不允许存放在室外。
②屏柜搬运可采用吊车搬运和人工搬运两种方式。采用吊车搬运应有起重工

专门指挥，配备足够的施工人员。屏柜起吊绑扎时，不得用钢丝绳直接绑扎屏柜，
防止刮伤屏架漆面。
③在屏柜采用人工搬运，搬运时委派一名有经验的人员做现场指挥，并设专

职监护人员进行现场监护。同时配备足够的施工人员，以保证人身和设备的安全。
④屏柜搬运前应对参与本项工作的全体人员做好安全技术交底，做好人员分
工并告知搬运过程中的路线。
⑤屏柜搬运前可将易破损的玻璃门拆除，待屏柜搬运至主控室后再安装恢复。
⑥屏柜搬运至主控室后，应按照平面布置图使屏柜靠近指定位置附近放置，

以避免下一步屏柜安装时的往返搬迁。

三、基础定位

对于二次屏柜，按照设计图纸先将二次屏柜置于钢基槽基础上，再用油性笔
在二次屏柜底部的安装孔内描出孔样，然后将二次屏柜移开，再用电钻描出的孔
洞中心钻孔定位。

四、二次屏柜安装

①检查预埋基础槽钢的水平度和不平直度，按规范要求应少于 1mm/m，全
长不大于 5mm。清除槽钢面上的灰砂，完成基础槽钢的接地工作。
②盘柜就位时应小心谨慎，以防损坏屏（盘）面上的电气元件及漆层，进入
主控室应根据安装位置逐一移到基础型钢上并做好临时固定，以防倾倒。

③对屏柜必须进行精密的调整，为其找平、找正；调整工作可以首先按图纸
布置位置由第一列从第一面屏柜调整好；保护屏与凸出的基础槽钢竖立面垂直齐
平；两相邻屏间无明显的空隙，使该盘柜成一列，做到横平竖直，屏面整齐。
④盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、

柜间接缝的允许偏差应符合表 8-3 中的规定。
