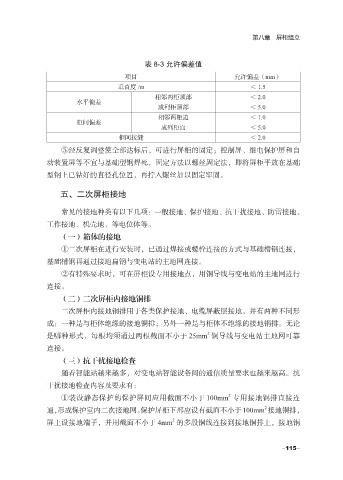

第八章 屏柜组立

表 8-3 允许偏差值
项目 允许偏差（mm）
垂直度 /m ＜ 1.5
相邻两柜顶部 ＜ 2.0
水平偏差
成列柜顶部 ＜ 5.0
相邻两柜边 ＜ 1.0
柜间偏差
成列柜面 ＜ 5.0
柜间接缝 ＜ 2.0
⑤经反复调整使全部达标后，可进行屏柜的固定；控制屏、继电保护屏和自

动装置屏等不宜与基础型钢焊死，固定方法以螺丝固定法，即将屏柜平放在基础
型钢上已钻好的直径孔位置，再拧入螺丝加以固定牢固。

五、二次屏柜接地

常见的接地种类有以下几项：一般接地、保护接地、抗干扰接地、防雷接地、
工作接地、机壳地、等电位体等。
（一）箱体的接地
①二次屏柜在进行安装时，已通过焊接或螺栓连接的方式与基础槽钢连接，

基础槽钢再通过接地扁钢与变电站的主地网连接。
②有特殊要求时，可在屏柜设专用接地点，用铜导线与变电站的主地网进行
连接。

（二）二次屏柜内接地铜排
二次屏柜内接地铜排用于各类保护接地、电缆屏蔽层接地，并有两种不同形
成：一种是与柜体绝缘的接地铜排；另外一种是与柜体不绝缘的接地铜排。无论
2
是哪种形式，每根均须通过两根截面不小于 25mm 铜导线与变电站主地网可靠
连接。

（三）抗干扰接地检查
随着智能站越来越多，对变电站智能设备间的通信质量要求也越来越高。抗
干扰接地检查内容及要求有：
2
①装设静态保护的保护屏间应用截面不小于 100mm 专用接地铜排直接连
2
通，形成保护室内二次接地网。保护屏柜下部应设有截面不小于100mm 接地铜排，
2
屏上设接地端子，并用截面不小于 4mm 的多股铜线连接到接地铜排上，接地铜
