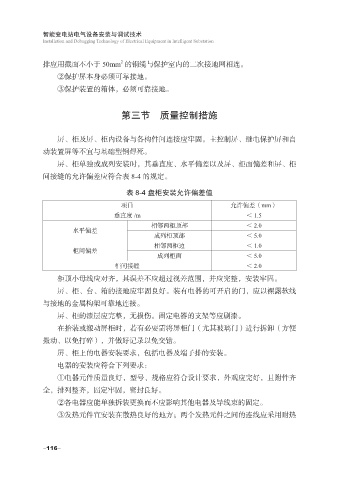

排应用截面不小于 50mm 的铜缆与保护室内的二次接地网相连。
②保护屏本身必须可靠接地。
③保护装置的箱体，必须可靠接地。

第三节 质量控制措施

屏、柜及屏、柜内设备与各构件间连接应牢固。主控制屏、继电保护屏和自

动装置屏等不宜与基础型钢焊死。
屏、柜单独或成列安装时，其垂直度、水平偏差以及屏、柜面偏差和屏、柜
间接缝的允许偏差应符合表 8-4 的规定。

表 8-4 盘柜安装允许偏差值

项目 允许偏差（mm）
垂直度 /m ＜ 1.5
相邻两柜顶部 ＜ 2.0
水平偏差
成列柜顶部 ＜ 5.0
相邻两柜边 ＜ 1.0
柜间偏差
成列柜面 ＜ 5.0
柜间接缝 ＜ 2.0
柜顶小母线应对齐，其误差不应超过视差范围，并应完整，安装牢固。
屏、柜、台、箱的接地应牢固良好。装有电器的可开启的门，应以裸露软线
与接地的金属构架可靠地连接。

屏、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。
在抬装或搬动屏柜时，若有必要需将屏柜门（尤其玻璃门）进行拆卸（方便
搬动、以免打碎），并做好记录以免交错。
屏、柜上的电器安装要求，包括电器及端子排的安装。

电器的安装应符合下列要求：
①电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐
全，排列整齐，固定牢固，密封良好。
②各电器应能单独拆装更换而不应影响其他电器及导线束的固定。

③发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热
