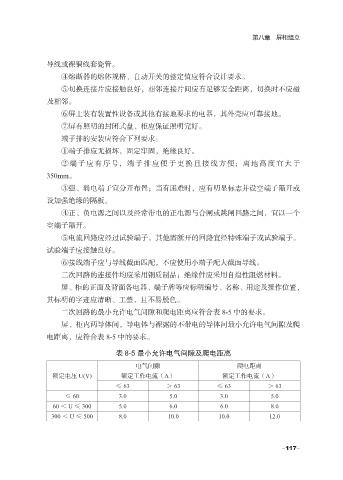

第八章 屏柜组立

导线或裸铜线套瓷管。
④熔断器的熔体规格、自动开关的整定值应符合设计要求。
⑤切换连接片应接触良好，相邻连接片间应有足够安全距离，切换时不应碰

及相邻。
⑥屏上装有装置性设备或其他有接地要求的电器，其外壳应可靠接地。
⑦屏有照明的封闭式盘、柜应保证照明完好。
端子排的安装应符合下列要求：

①端子排应无损坏，固定牢固，绝缘良好。
②端 子应有序 号，端子排应 便于更 换且接线 方便；离地 高度宜大 于
350mm。
③强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或

设加强绝缘的隔板。
④正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个
空端子隔开。
⑤电流回路应经过试验端子，其他需断开的回路宜经特殊端子或试验端子。

试验端子应接触良好。
⑥接线端子应与导线截面匹配，不应使用小端子配大截面导线。
二次回路的连接件均应采用铜质制品；绝缘件应采用自熄性阻燃材料。
屏、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，

其标明的字迹应清晰、工整，且不易脱色。
二次回路的最小允许电气间隙和爬电距离应符合表 8-5 中的要求。
屏、柜内两导体间，导电体与裸露的不带电的导体间最小允许电气间隙及爬
电距离，应符合表 8-5 中的要求。

表 8-5 最小允许电气间隙及爬电距离
电气间隙 爬电距离
额定电压 U(V) 额定工作电流（A） 额定工作电流（A）
≤ 63 ＞ 63 ≤ 63 ＞ 63
≤ 60 3.0 5.0 3.0 5.0
60 ＜ U ≤ 300 5.0 6.0 6.0 8.0
300 ＜ U ≤ 500 8.0 10.0 10.0 12.0

-117-
