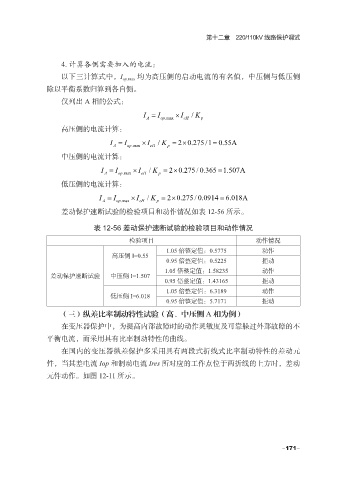

第十二章 220/110kV 线路保护调试

4. 计算各侧需要加入的电流：
以下三计算式中，I op.max 均为高压侧的启动电流的有名值，中压侧与低压侧
除以平衡系数归算到各自侧。

仅列出 A 相的公式：
I = I op .max × I eH / K p
A
高压侧的电流计算：
I = A I op .max × I eH / K = p 2 0.275 /1 0.55A× =

中压侧的电流计算：
I = A I op .max × I eH / K = p 2 0.275 / 0.365 1.507A× =

低压侧的电流计算：
I = A I op .max × I eH / K = p 2 0.275 / 0.0914 6.018A× =

差动保护速断试验的检验项目和动作情况如表 12-56 所示。

表 12-56 差动保护速断试验的检验项目和动作情况
检验项目 动作情况
1.05 倍整定值：0.5775 动作
高压侧 I=0.55
0.95 倍整定值：0.5225 拒动
1.05 倍整定值：1.58235 动作
差动保护速断试验 中压侧 I=1.507
0.95 倍整定值：1.43165 拒动
1.05 倍整定值：6.3189 动作
低压侧 I=6.018
0.95 倍整定值：5.7171 拒动
（三）纵差比率制动特性试验（高、中压侧 A 相为例）
在变压器保护中，为提高内部故障时的动作灵敏度及可靠躲过外部故障的不

平衡电流，而采用具有比率制动特性的曲线。
在国内的变压器纵差保护多采用具有两段式折线式比率制动特性的差动元
件，当其差电流 Iop 和制动电流 Ires 所对应的工作点位于两折线的上方时，差动

元件动作。如图 12-11 所示。

-171-
