第十二章 220/110kV 线路保护调试
1. 试验接线

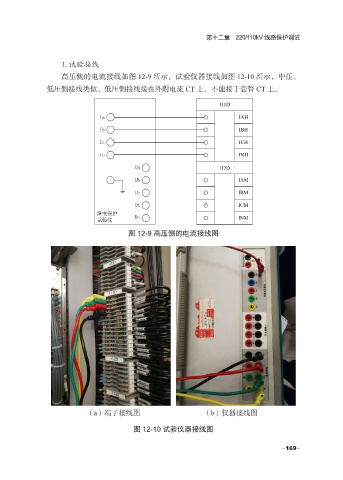

高压侧的电流接线如图 12-9 所示，试验仪器接线如图 12-10 所示，中压、
低压侧接线类似，低压侧接线接在外附电流 CT 上，不能接于套管 CT 上。
1I1D
Ia IAH
Ib IBH
Ic ICH
In INH
Ua 1I2D
Ub IAM
Uc IBM
Uz ICM
继电保护
试验仪 Un INM
图 12-9 高压侧的电流接线图
（a）端子接线图 （b）仪器接线图
图 12-10 试验仪器接线图
