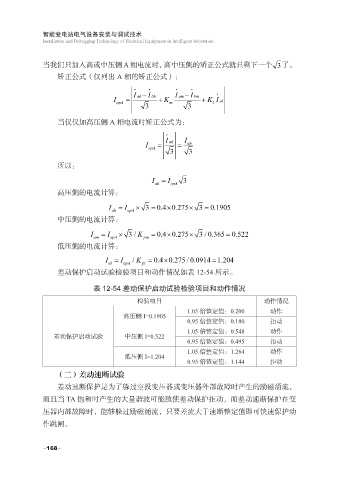

当我们只加入高或中压侧 A 相电流时，高中压侧的矫正公式就只剩下一个 3了。
矫正公式（仅列出 A 相的矫正公式）：

   
I ah I− bh I am I− bm 
I = + K + KI al
opA
3 m 3 l
当仅仅加高压侧 A 相电流时矫正公式为：

I ah I
I opA = = ah
3 3
所以：

I = I opA 3
ah
高压侧的电流计算：

I = ah I opA × 3 = 0.4 0.275× × 3 = 0.1905
中压侧的电流计算：

I am = I opA × 3 / K pm = 0.4 0.275× × 3 / 0.365 0.522=
低压侧的电流计算：
I = al I opA / K = pl 0.4 0.275 / 0.0914 1.204× =

差动保护启动试验检验项目和动作情况如表 12-54 所示。

表 12-54 差动保护启动试验检验项目和动作情况
检验项目 动作情况
1.05 倍整定值：0.200 动作
高压侧 I=0.1905
0.95 倍整定值：0.180 拒动
1.05 倍整定值：0.548 动作
差动保护启动试验 中压侧 I=0.522
0.95 倍整定值：0.495 拒动
1.05 倍整定值：1.264 动作
低压侧 I=1.204
0.95 倍整定值：1.144 拒动
（二）差动速断试验

差动速断保护是为了躲过空投变压器或变压器外部故障时产生的励磁涌流，
而且当 TA 饱和时产生的大量谐波可能致使差动保护拒动，而差动速断保护在变
压器内部故障时，能够躲过励磁涌流，只要差流大于速断整定值即可快速保护动
作跳闸。
