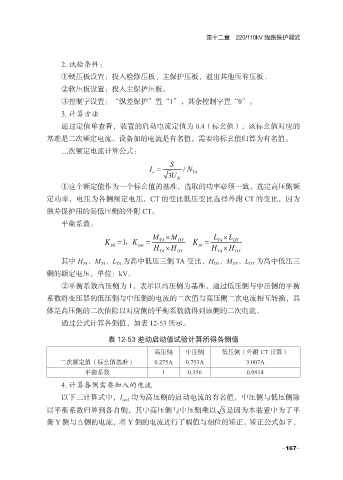

第十二章 220/110kV 线路保护调试
2. 试验条件：
①硬压板设置：投入检修压板、主保护压板，退出其他所有压板 .
②软压板设置：投入主保护压板。
③控制字设置：“纵差保护”置“1”，其余控制字置“0”。
3. 计算方法
通过定值单查看，装置的启动电流定值为 0.4（标幺值），该标幺值对应的
基准是二次额定电流。设备加的电流是有名值，需要将标幺值归算为有名值。
二次额定电流计算公式：
S
I = / N
e
3U N TA
①这个额定值作为一个标幺值的基准，选取的功率必须一致，选定高压侧额
定功率，电压为各侧额定电压，CT 的变比低压变比选择外附 CT 的变比，因为
纵差保护用的是低压侧的外附 CT。
平衡系数：
M × M L × L
K = 1 K，， = TA DY K = TA DY
H × ph pm TA H DY pl H × TA H DY
其中 H 、M 、L 为高中低压三侧 TA 变比，H 、M 、L 为高中低压三
TA
DY
DY
DY
TA
TA
侧的额定电压，单位：kV。
②平衡系数高压侧为 1，表示以高压侧为基准，通过低压侧与中压侧的平衡
系数将变压器的低压侧与中压侧的电流的二次值与高压侧二次电流相互转换，具
体是高压侧的二次值除以对应侧的平衡系数就得到该侧的二次电流。
通过公式计算各侧值，如表 12-53 所示。
表 12-53 差动启动值试验计算所得各侧值
高压侧 中压侧 低压侧（外附 CT 计算）
二次额定值（标幺值基准） 0.275A 0.753A 3.007A
平衡系数 1 0.356 0.0914
4. 计算各侧需要加入的电流
以下三计算式中，I opA 均为高压侧的启动电流的有名值，中压侧与低压侧除
以平衡系数归算到各自侧，其中高压侧与中压侧乘以 3 是因为本装置中为了平
衡 Y 侧与△侧的电流，将 Y 侧的电流进行了幅值与相位的矫正，矫正公式如下，
-167-
