第十二章 220/110kV 线路保护调试
1I1D
Ia IAH
Ib IBH
Ic ICH
In INH
Ua 1I2D
Ub IAM
Uc IBM
Uz ICM
继电保护
试验仪 Un INM

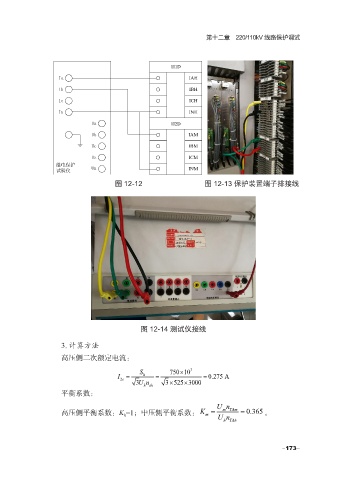

图 12-12 图 12-13 保护装置端子排接线
图 12-14 测试仪接线
3. 计算方法
高压侧二次额定电流：
S 750 10 3
×
I = h = = 0.275 A
2e
3Un 3 525 3000
×
×
h ah
平衡系数：
Un
m TAm
高压侧平衡系数：K =1；中压侧平衡系数： K = Un = 0.365 。
m
h
h TAh
