Iop
差动速断区
Iop. max

差动动作区

Iop.0
制动区

0 Ires. 0 Ires. 1 Ires

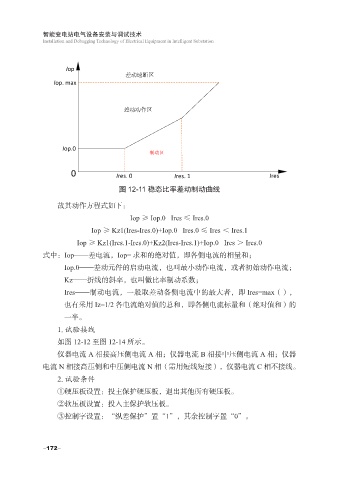

图 12-11 稳态比率差动制动曲线

故其动作方程式如下：
Iop ≥ Iop.0 Ires ≤ Ires.0
Iop ≥ Kz1(Ires-Ires.0)+Iop.0 Ires.0 ≤ Ires ＜ Ires.1
Iop ≥ Kz1(Ires.1-Ires.0)+Kz2(Ires-Ires.1)+Iop.0 Ires ＞ Ires.0

式中：Iop——差电流，Iop= 求和的绝对值，即各侧电流的相量和；
Iop.0——差动元件的启动电流，也叫最小动作电流，或者初始动作电流；
Kz——折线的斜率，也叫做比率制动系数；
Ires——制动电流，一般取差动各侧电流中的最大者，即 Ires=max（），

也有采用 Iz=1/2 各电流绝对值的总和，即各侧电流标量和（绝对值和）的
一半。
1. 试验接线
如图 12-12 至图 12-14 所示。

仪器电流 A 相接高压侧电流 A 相；仪器电流 B 相接中压侧电流 A 相；仪器
电流 N 相接高压侧和中压侧电流 N 相（需用短线短接），仪器电流 C 相不接线。
2. 试验条件
①硬压板设置：投主保护硬压板，退出其他所有硬压板。

②软压板设置：投入主保护软压板。
③控制字设置：“纵差保护”置“1”，其余控制字置“0”。
