智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation
试验做三次，分别是高压侧，中压侧，低压侧。端子的电流连接片断开，保
护实验仪器电流 A 接主变保护装置 A 相，电流线接装置侧；仪器电流 N 相接装
置（端子）N 相；电压不用接线。
1I1D
Ia IAH
Ib IBH
Ic ICH
In INH
Ua 1I2D
Ub IAM
Uc IBM
Uz ICM
继电保护 Un INM
试验仪

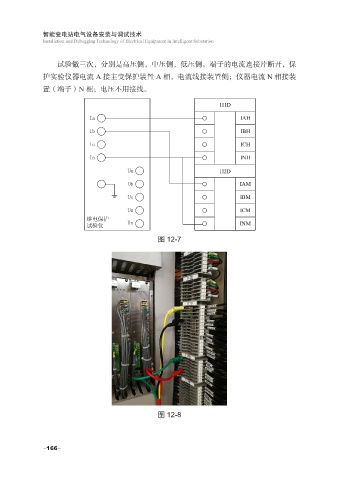

图 12-7
图 12-8
