第十二章 220/110kV 线路保护调试
①硬压板设置：投入检修压板、高压侧后备保护压板、高压侧电压压板，退
出其他所有硬压板。
②软压板设置：投入高压侧后备保护，退出其他软压板。
③控制字设置：“复压闭锁过流保护”置“1”其他控制字置“0”。
④装置定值设置：高压侧后备保护复压闭锁过流电流定值 2A，时间 2s。

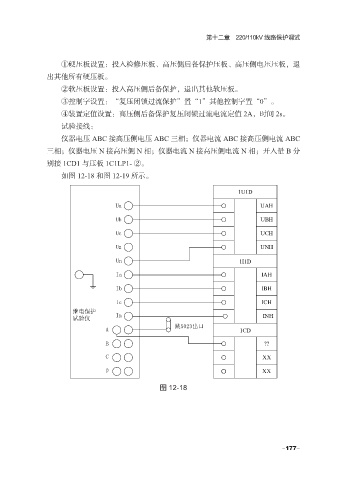

试验接线：
仪器电压 ABC 接高压侧电压 ABC 三相；仪器电流 ABC 接高压侧电流 ABC
三相；仪器电压 N 接高压侧 N 相；仪器电流 N 接高压侧电流 N 相；开入量 B 分
别接 1CD1 与压板 1C1LP1- ②。
如图 12-18 和图 12-19 所示。
1U1D
Ua UAH
Ub UBH
Uc UCH
Uz UNH
Un 1I1D
Ia IAH
Ib IBH
Ic ICH
继电保护 INH
试验仪 In
跳5023出口
A 1CD
B ??
C XX
D XX
图 12-18
