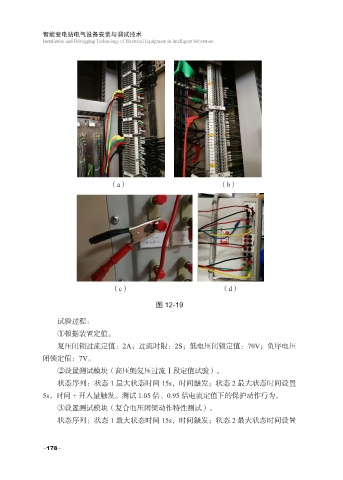

（a） （b）

（c） （d）
图 12-19

试验过程：
①根据装置定值。
复压闭锁过流定值：2A；过流时限：2S；低电压闭锁定值：70V；负序电压
闭锁定值：7V。

②设置测试模块（高压侧复压过流Ⅰ段定值试验）。
状态序列：状态 1 最大状态时间 15s，时间触发；状态 2 最大状态时间设置
5s，时间 + 开入量触发。测试 1.05 倍、0.95 倍电流定值下的保护动作行为。
③设置测试模块（复合电压闭锁动作特性测试）。

状态序列：状态 1 最大状态时间 15s，时间触发；状态 2 最大状态时间设置
