智能变电站电气设备安装与调试技术
             Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

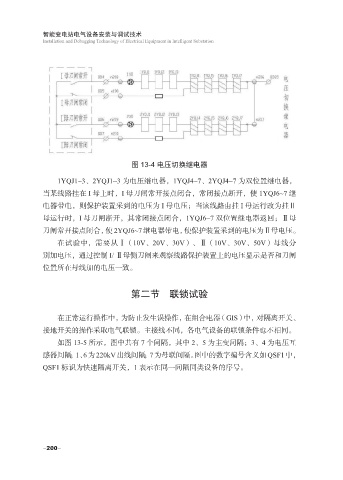

                                       图 13-4 电压切换继电器

                  1YQJ1~3、2YQJ1~3 为电压继电器,1YQJ4~7、2YQJ4~7 为双位置继电器,
             当某线路挂在 I 母上时,I 母刀闸常开接点闭合,常闭接点断开,使 1YQJ6~7 继

             电器带电,则保护装置采到的电压为 I 母电压;当该线路由挂 I 母运行改为挂Ⅱ
             母运行时,I 母刀闸断开,其常闭接点闭合,1YQJ6~7 双位置继电器返回;Ⅱ母
             刀闸常开接点闭合,使 2YQJ6~7 继电器带电,使保护装置采到的电压为Ⅱ母电压。
                  在试验中,需要从Ⅰ(10V、20V、30V)、Ⅱ(10V、30V、50V)母线分

             别加电压,通过控制 I/ Ⅱ母侧刀闸来观察线路保护装置上的电压显示是否和刀闸
             位置所在母线加的电压一致。


                                       第二节  联锁试验



                  在正常运行操作中,为防止发生误操作,在组合电器(GIS)中,对隔离开关、
             接地开关的操作采取电气联锁。主接线不同,各电气设备的联锁条件也不相同。

                  如图 13-5 所示,图中共有 7 个间隔,其中 2、5 为主变间隔;3、4 为电压互
             感器间隔;1、6为220kV出线间隔;7为母联间隔。图中的数字编号含义如QSF1中,
             QSF1 标识为快速隔离开关,1 表示在同一间隔同类设备的序号。













             -200-
