第十三章 系统联调

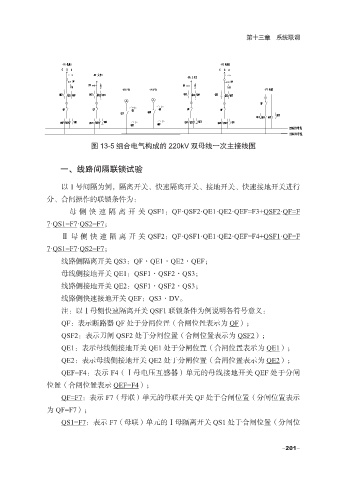

图 13-5 组合电气构成的 220kV 双母线一次主接线图

一、线路间隔联锁试验

以 1 号间隔为例，隔离开关、快速隔离开关、接地开关、快速接地开关进行
分、合闸操作的联锁条件为：

Ⅱ 母侧快速隔离开关 QSF1：QF·QSF2·QE1·QE2·QEF=F3+QSF2·QF=F
7·QS1=F7·QS2=F7；
Ⅱ母侧快速隔离开关 QSF2：QF·QSF1·QE1·QE2·QEF=F4+QSF1·QF=F
7·QS1=F7·QS2=F7；

线路侧隔离开关 QS3：QF·QE1·QE2·QEF；
母线侧接地开关 QE1：QSF1·QSF2·QS3；
线路侧接地开关 QE2：QSF1·QSF2·QS3；
线路侧快速接地开关 QEF：QS3·DV。

注：以Ⅰ母侧快速隔离开关 QSF1 联锁条件为例说明各符号意义：
QF：表示断路器 QF 处于分闸位置（合闸位置表示为 QF）；
QSF2：表示刀闸 QSF2 处于分闸位置（合闸位置表示为 QSF2）；
QE1：表示母线侧接地开关 QE1 处于分闸位置（合闸位置表示为 QE1）；

QE2：表示母线侧接地开关 QE2 处于分闸位置（合闸位置表示为 QE2）；
QEF=F4：表示 F4（Ⅰ母电压互感器）单元的母线接地开关 QEF 处于分闸
位置（合闸位置表示 QEF=F4）；
QF=F7：表示 F7（母联）单元的母联开关 QF 处于合闸位置（分闸位置表示

为 QF=F7）；
QS1=F7：表示 F7（母联）单元的Ⅰ母隔离开关 QS1 处于合闸位置（分闸位

-201-
