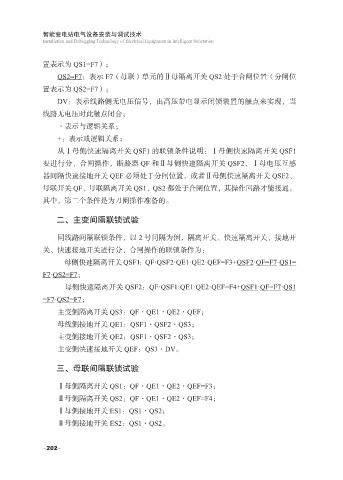

置表示为 QS1=F7）；
QS2=F7：表示 F7（母联）单元的Ⅱ母隔离开关 QS2 处于合闸位置（分闸位
置表示为 QS2=F7）；
DV：表示线路侧无电压信号，由高压带电显示闭锁装置的触点来实现，当
线路无电压时此触点闭合；
·表示与逻辑关系；
+：表示或逻辑关系；
从Ⅰ母侧快速隔离开关 QSF1 的联锁条件说明：Ⅰ母侧快速隔离开关 QSF1
要进行分、合闸操作，断路器 QF 和Ⅱ母侧快速隔离开关 QSF2、Ⅰ母电压互感
器间隔快速接地开关 QEF 必须处于分闸位置，或者Ⅱ母侧快速隔离开关 QSF2、
母联开关 QF、母联隔离开关 QS1、QS2 都处于合闸位置，其操作回路才能接通。
其中，第二个条件是为刀闸操作准备的。
二、主变间隔联锁试验
同线路间隔联锁条件，以 2 号间隔为例，隔离开关、快速隔离开关、接地开
关、快速接地开关进行分、合闸操作的联锁条件为：
Ⅱ 母侧快速隔离开关 QSF1 ： QF·QSF2·QE1·QE2·QEF=F3+QSF2·QF=F7·QS1=
F7·QS2=F7；
Ⅱ 母侧快速隔离开关 QSF2：QF·QSF1·QE1·QE2·QEF=F4+QSF1·QF=F7·QS1
=F7·QS2=F7；
主变侧隔离开关 QS3：QF·QE1·QE2·QEF；
母线侧接地开关 QE1：QSF1·QSF2·QS3；
主变侧接地开关 QE2：QSF1·QSF2·QS3；
主变侧快速接地开关 QEF：QS3·DV。
三、母联间隔联锁试验
Ⅰ母侧隔离开关 QS1：QF·QE1·QE2·QEF=F3；
Ⅱ母侧隔离开关 QS2：QF·QE1·QE2·QEF=F4；
Ⅰ母侧接地开关 ES1：QS1·QS2；
Ⅱ母侧接地开关 ES2：QS1·QS2。
