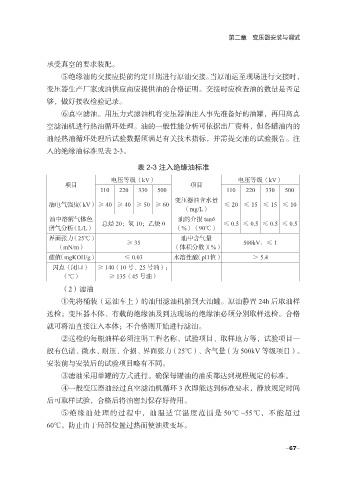

第二章 变压器安装与调试
承受真空的要求装配。
⑤绝缘油的交接应提前约定日期进行原油交接。当原油运至现场进行交接时，
变压器生产厂家或油供应商应提供油的合格证明。交接时应检查油的数量是否足
够，做好接收检验记录。
⑥真空滤油。用压力式滤油机将变压器油注入事先准备好的油罐，再用高真
空滤油机进行热油循环处理。油的一般性能分析可依据出厂资料，但各罐油内的
油经热油循环处理后试验数据须满足有关技术指标，并需提交油的试验报告。注
入的绝缘油标准见表 2-3。
表 2-3 注入绝缘油标准
电压等级（kV） 电压等级（kV）
项目 项目
110 220 330 500 110 220 330 500
变压器油含水量
油电气强度（kV） ≥ 40 ≥ 40 ≥ 50 ≥ 60 ≤ 20 ≤ 15 ≤ 15 ≤ 10
（mg/L）
油中溶解气体色 总烃 20；氢 10；乙炔 0 油的介损 tan6 ≤ 0.5 ≤ 0.5 ≤ 0.5 ≤ 0.5
谱气分析（L/L） （%）（90℃）
界面张力（25℃） ≥ 35 油中含气量 500kV：≤ 1
（mN/m） （体积分数）（%）
酸值（mgKOH/g） ≤ 0.03 水溶性酸（pH值） ＞ 5.4
闪点（闭口） ≥ 140（10 号、25 号油）；
（℃） ≥ 135（45 号油）
（2）滤油
①先将桶装（运油车上）的油用滤油机抽到大油罐。原油静置 24h 后取油样
送检；变压器本体、有载的绝缘油及到达现场的绝缘油必须分别取样送检。合格
就可将油直接注入本体；不合格则开始进行滤油。
②送检的每瓶油样必须注明工程名称、试验项目、取样地方等，试验项目一
般有色谱、微水、耐压、介损、界面张力（25℃）、含气量（为 500kV 等级项目）。
安装前与安装后的试验项目略有不同。
③滤油采用单罐的方式进行。确保每罐油的油质都达到规程规定的标准。
④一般变压器油经过真空滤油机循环 3 次即能达到标准要求，静放规定时间
后可取样试验，合格后将油密封保存好待用。
⑤绝缘油处理的过程中，油温适宜温度范围是 50℃ ~55℃，不能超过
60℃。防止由于局部位置过热而使油质变坏。
