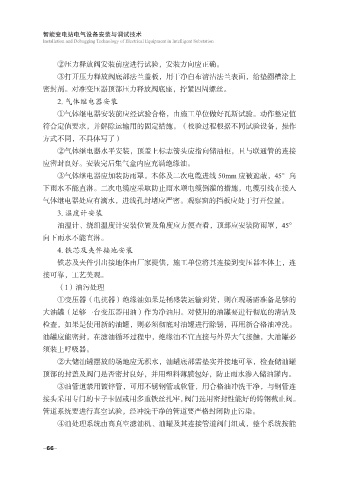

②压力释放阀安装前应进行试验，安装方向应正确。
③打开压力释放阀底部法兰盖板，用干净白布清洁法兰表面，给垫圈槽涂上
密封剂。对准变压器顶部压力释放阀底座，拧紧四周螺丝。

2. 气体继电器安装
①气体继电器安装前应经试验合格，由施工单位做好瓦斯试验。动作整定值
符合定值要求，并解除运输用的固定措施。（校验过程根据不同试验设备，操作
方式不同，不具体写了）

②气体继电器水平安装，顶盖上标志箭头应指向储油柜，且与联通管的连接
应密封良好。安装完后集气盒内应充满绝缘油。
③气体继电器应加装防雨罩。本体及二次电缆进线 50mm 应被遮蔽，45°向
下雨水不能直淋。二次电缆应采取防止雨水顺电缆倒灌的措施，电缆引线在接入

气体继电器处应有滴水，进线孔封堵应严密。观察窗的挡板应处于打开位置。
3. 温度计安装
油温计、绕组温度计安装位置及角度应方便查看，顶部应安装防雨罩，45°
向下雨水不能直淋。

4. 铁芯及夹件接地安装
铁芯及夹件引出接地体由厂家提供，施工单位将其连接到变压器本体上，连
接可靠，工艺美观。
（1）油污处理

①变压器（电抗器）绝缘油如果是桶盛装运输到货，则在现场需准备足够的
大油罐（足够一台变压器用油）作为净油用。对使用的油罐要进行彻底的清洁及
检查，如果是使用新的油罐，则必须彻底对油罐进行除锈，再用新合格油冲洗。
油罐应能密封，在滤油循环过程中，绝缘油不宜直接与外界大气接触，大油罐必

须装上呼吸器。
②大储油罐摆放的场地应无积水，油罐底部需垫实并接地可靠，检查储油罐
顶部的封盖及阀门是否密封良好，并用塑料薄膜包好，防止雨水渗入储油罐内。
③油管道禁用镀锌管，可用不锈钢管或软管，用合格油冲洗干净，与钢管连

接头采用专门的卡子卡固或用多重铁丝扎牢，阀门选用密封性能好的铸钢截止阀。
管道系统要进行真空试验，经冲洗干净的管道要严格封闭防止污染。
④油处理系统由高真空滤油机、油罐及其连接管道阀门组成，整个系统按能
