第二章 变压器安装与调试

（六）套管的安装
①打开套管包装箱，检查套管瓷件有否损坏，并清洁瓷套表面。用 1000V
绝缘电阻表测量套管绝缘电阻，其阻值应大于 1000M。

②同时拆出器身套管法兰盖，用干净白布清洁法兰表面，之后给套管上垫圈
并给垫圈槽涂上密封剂，套管顶部结构的密封垫圈应安装正确、密封良好。
③确认套管油位表的方向，慢慢地用吊车把套管吊起放入升高座内，注意在
套管法兰与升高座法兰对接时要防止套管下部瓷套与套管升高座法兰相碰，安装

时不要同时打开两个或几个封盖。
④套管吊装完后的内部导线连接等工作由生产厂家的现场技术人员完成，施
工单位协助。内部连接可选择在变压器内部检查时一同进行。
⑤套管就位后油标和铭牌向外（便于运行时观察），紧固套管法兰螺栓时，

应对称均匀紧固。根据变压器组装外形图，其三侧套管是倾斜角度的安装方式，
吊装前要准备充分，可选择如图所示的吊装方法。

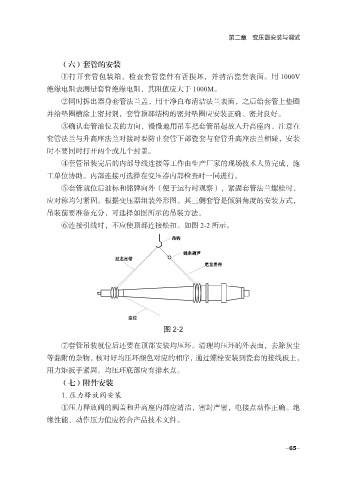

⑥连接引线时，不应使顶部连接松扣。如图 2-2 所示。

图 2-2

⑦套管吊装就位后还要在顶部安装均压环。清理均压环的外表面，去除灰尘
等黏附的杂物，核对好均压环颜色对应的相序，通过螺栓安装到瓷套的接线板上，
用力矩扳手紧固。均压环底部应有排水点。

（七）附件安装
1. 压力释放阀安装
①压力释放阀的阀盖和升高座内部应清洁，密封严密，电接点动作正确。绝

缘性能、动作压力值应符合产品技术文件。
