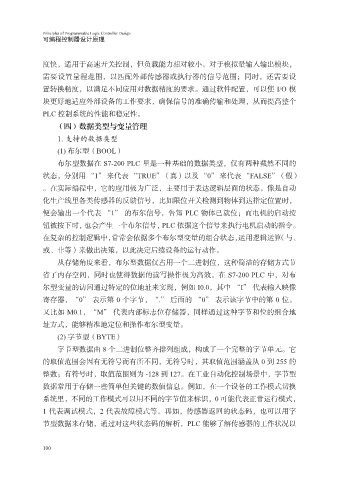

度快，适用于高速开关控制，但负载能力相对较小。对于模拟量输入输出模块，
需要设置量程范围，以匹配外部传感器或执行器的信号范围；同时，还需要设
置转换精度，以满足不同应用对数据精度的要求。通过软件配置，可以使 I/O 模

块更好地适应外部设备的工作要求，确保信号的准确传输和处理，从而提高整个
PLC 控制系统的性能和稳定性。
（四）数据类型与变量管理
1. 支持的数据类型

(1) 布尔型（BOOL）
布尔型数据在 S7-200 PLC 里是一种基础的数据类型，仅有两种截然不同的
状态，分别用 “1” 来代表 “TRUE”（真）以及 “0” 来代表 “FALSE”（假）
。在实际编程中，它的应用极为广泛，主要用于表达逻辑层面的状态。像是自动

化生产线里各类传感器的反馈信号，比如限位开关检测到物体到达指定位置时，
便会输出一个代表 “1” 的布尔信号，告知 PLC 物体已就位；而电机的启动按
钮被按下时，也会产生一个布尔信号，PLC 依据这个信号来执行电机启动的指令。
在复杂的控制逻辑中，常常会依据多个布尔型变量的组合状态，运用逻辑运算（与、

或、非等）来做出决策，以此决定后续设备的运行动作。
从存储角度来看，布尔型数据仅占用一个二进制位，这种简洁的存储方式节
省了内存空间，同时也使得数据的读写操作极为高效。在 S7-200 PLC 中，对布
尔型变量的访问通过特定的位地址来实现，例如 I0.0，其中 “I” 代表输入映像

寄存器，“0” 表示第 0 个字节，“.” 后面的 “0” 表示该字节中的第 0 位。
又比如 M0.1，“M” 代表内部标志位存储器，同样通过这种字节和位的组合地
址方式，能够精准地定位和操作布尔型变量。
(2) 字节型（BYTE）

字节型数据由 8 个二进制位整齐排列组成，构成了一个完整的字节单元。它
的取值范围会因有无符号而有所不同，无符号时，其取值范围涵盖从 0 到 255 的
整数；有符号时，取值范围则为 -128 到 127。在工业自动化控制场景中，字节型
数据常用于存储一些简单但关键的数值信息。例如，在一个设备的工作模式切换

系统里，不同的工作模式可以用不同的字节值来标识，0 可能代表正常运行模式，
1 代表调试模式，2 代表故障模式等。再如，传感器返回的状态码，也可以用字
节型数据来存储，通过对这些状态码的解析，PLC 能够了解传感器的工作状况以
