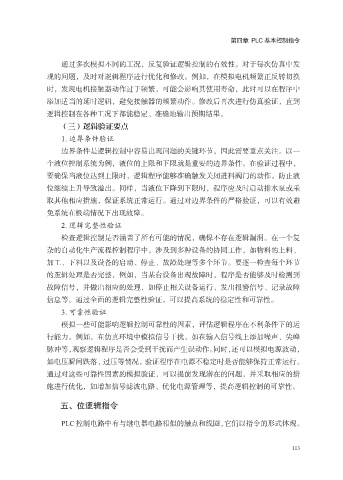

第四章 PLC 基本控制指令

通过多次模拟不同的工况，反复验证逻辑控制的有效性。对于每次仿真中发
现的问题，及时对逻辑程序进行优化和修改。例如，在模拟电机频繁正反转切换
时，发现电机接触器动作过于频繁，可能会影响其使用寿命，此时可以在程序中

添加适当的延时逻辑，避免接触器的频繁动作。修改后再次进行仿真验证，直到
逻辑控制在各种工况下都能稳定、准确地输出预期结果。
（三）逻辑验证要点
1. 边界条件验证

边界条件是逻辑控制中容易出现问题的关键环节，因此需要重点关注。以一
个液位控制系统为例，液位的上限和下限就是重要的边界条件。在验证过程中，
要确保当液位达到上限时，逻辑程序能够准确触发关闭进料阀门的动作，防止液
位继续上升导致溢出。同样，当液位下降到下限时，程序应及时启动排水泵或采

取其他相应措施，保证系统正常运行。通过对边界条件的严格验证，可以有效避
免系统在极端情况下出现故障。
2. 逻辑完整性验证
检查逻辑控制是否涵盖了所有可能的情况，确保不存在逻辑漏洞。在一个复

杂的自动化生产流程控制程序中，涉及到多种设备的协同工作，如物料的上料、
加工、下料以及设备的启动、停止、故障处理等多个环节。要逐一检查每个环节
的逻辑处理是否完整，例如，当某台设备出现故障时，程序是否能够及时检测到
故障信号，并做出相应的处理，如停止相关设备运行、发出报警信号、记录故障

信息等。通过全面的逻辑完整性验证，可以提高系统的稳定性和可靠性。
3. 可靠性验证
模拟一些可能影响逻辑控制可靠性的因素，评估逻辑程序在不利条件下的运
行能力。例如，在仿真环境中模拟信号干扰，如在输入信号线上添加噪声、尖峰

脉冲等，观察逻辑程序是否会受到干扰而产生误动作。同时，还可以模拟电源波动，
如电压瞬间跌落、过压等情况，验证程序在电源不稳定时是否能够保持正常运行。
通过对这些可靠性因素的模拟验证，可以提前发现潜在的问题，并采取相应的措
施进行优化，如增加信号滤波电路、优化电源管理等，提高逻辑控制的可靠性。

五、位逻辑指令

PLC 控制电路中有与继电器电路相似的触点和线圈 , 它们以指令的形式体现。
