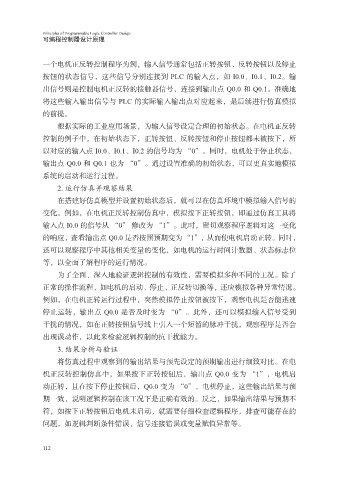

可编程控制器设计原理

一个电机正反转控制程序为例，输入信号通常包括正转按钮、反转按钮以及停止
按钮的状态信号，这些信号分别连接到 PLC 的输入点，如 I0.0、I0.1、I0.2。输
出信号则是控制电机正反转的接触器信号，连接到输出点 Q0.0 和 Q0.1。准确地

将这些输入输出信号与 PLC 的实际输入输出点对应起来，是后续进行仿真模拟
的前提。
根据实际的工业应用场景，为输入信号设定合理的初始状态。在电机正反转
控制的例子中，在初始状态下，正转按钮、反转按钮和停止按钮都未被按下，所

以对应的输入点 I0.0、I0.1、I0.2 的信号均为 “0”。同时，电机处于停止状态，
输出点 Q0.0 和 Q0.1 也为 “0”。通过设置准确的初始状态，可以更真实地模拟
系统的启动和运行过程。

2. 运行仿真并观察结果
在搭建好仿真模型并设置初始状态后，就可以在仿真环境中模拟输入信号的
变化。例如，在电机正反转控制仿真中，模拟按下正转按钮，即通过仿真工具将
输入点 I0.0 的信号从 “0” 修改为 “1”。此时，密切观察程序逻辑对这一变化
的响应，查看输出点 Q0.0 是否按照预期变为 “1”，从而使电机启动正转。同时，

还可以观察程序中其他相关变量的变化，如电机的运行时间计数器、状态标志位
等，以全面了解程序的运行情况。
为了全面、深入地验证逻辑控制的有效性，需要模拟多种不同的工况。除了
正常的操作流程，如电机的启动、停止、正反转切换等，还应模拟各种异常情况。

例如，在电机正转运行过程中，突然模拟停止按钮被按下，观察电机是否能迅速
停止运转，输出点 Q0.0 是否及时变为 “0”。此外，还可以模拟输入信号受到
干扰的情况，如在正转按钮信号线上引入一个短暂的脉冲干扰，观察程序是否会
出现误动作，以此来检验逻辑控制的抗干扰能力。

3. 结果分析与验证
将仿真过程中观察到的输出结果与预先设定的预期输出进行细致对比。在电
机正反转控制仿真中，如果按下正转按钮后，输出点 Q0.0 变为 “1”，电机启
动正转，且在按下停止按钮后，Q0.0 变为 “0”，电机停止，这些输出结果与预

期一致，说明逻辑控制在该工况下是正确有效的。反之，如果输出结果与预期不
符，如按下正转按钮后电机未启动，就需要仔细检查逻辑程序，排查可能存在的
问题，如逻辑判断条件错误、信号连接错误或变量赋值异常等。
