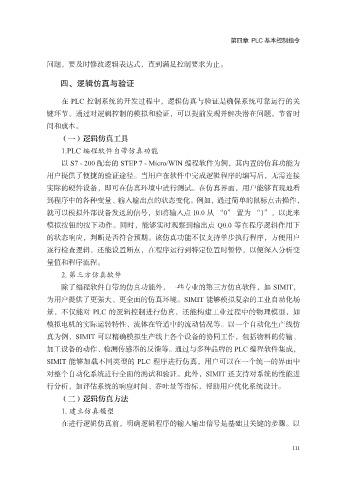

第四章 PLC 基本控制指令

问题，要及时修改逻辑表达式，直到满足控制要求为止。

四、逻辑仿真与验证

在 PLC 控制系统的开发过程中，逻辑仿真与验证是确保系统可靠运行的关
键环节。通过对逻辑控制的模拟和验证，可以提前发现并解决潜在问题，节省时
间和成本。
（一）逻辑仿真工具

1.PLC 编程软件自带仿真功能
以 S7 - 200 配套的 STEP 7 - Micro/WIN 编程软件为例，其内置的仿真功能为
用户提供了便捷的验证途径。当用户在软件中完成逻辑程序的编写后，无需连接
实际的硬件设备，即可在仿真环境中进行测试。在仿真界面，用户能够直观地看

到程序中的各种变量、输入输出点的状态变化。例如，通过简单的鼠标点击操作，
就可以模拟外部设备发送的信号，如将输入点 I0.0 从 “0” 置为 “1”，以此来
模拟按钮的按下动作。同时，能够实时观察到输出点 Q0.0 等在程序逻辑作用下
的状态响应，判断是否符合预期。该仿真功能不仅支持单步执行程序，方便用户

逐行检查逻辑，还能设置断点，在程序运行到特定位置时暂停，以便深入分析变
量值和程序流程。
2. 第三方仿真软件
除了编程软件自带的仿真功能外，一些专业的第三方仿真软件，如 SIMIT，

为用户提供了更强大、更全面的仿真环境。SIMIT 能够模拟复杂的工业自动化场
景，不仅能对 PLC 的逻辑控制进行仿真，还能构建工业过程中的物理模型，如
模拟电机的实际运转特性、流体在管道中的流动情况等。以一个自动化生产线仿
真为例，SIMIT 可以精确模拟生产线上各个设备的协同工作，包括物料的传输、

加工设备的动作、检测传感器的反馈等。通过与多种品牌的 PLC 编程软件集成，
SIMIT 能够加载不同类型的 PLC 程序进行仿真，用户可以在一个统一的界面中
对整个自动化系统进行全面的测试和验证。此外，SIMIT 还支持对系统的性能进
行分析，如评估系统的响应时间、吞吐量等指标，帮助用户优化系统设计。

（二）逻辑仿真方法
1. 建立仿真模型
在进行逻辑仿真前，明确逻辑程序的输入输出信号是基础且关键的步骤。以
