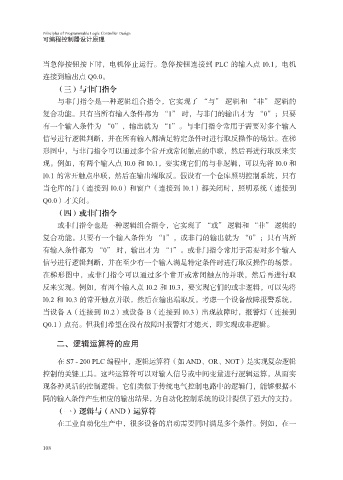

当急停按钮按下时，电机停止运行。急停按钮连接到 PLC 的输入点 I0.1，电机
连接到输出点 Q0.0。
（三）与非门指令

与非门指令是一种逻辑组合指令，它实现了 “与” 逻辑和 “非” 逻辑的
复合功能。只有当所有输入条件都为 “1” 时，与非门的输出才为 “0”；只要
有一个输入条件为 “0”，输出就为 “1”。与非门指令常用于需要对多个输入
信号进行逻辑判断，并在所有输入都满足特定条件时进行取反操作的场景。在梯

形图中，与非门指令可以通过多个常开或常闭触点的串联，然后再进行取反来实
现。例如，有两个输入点 I0.0 和 I0.1，要实现它们的与非逻辑，可以先将 I0.0 和
I0.1 的常开触点串联，然后在输出端取反。假设有一个仓库照明控制系统，只有
当仓库的门（连接到 I0.0）和窗户（连接到 I0.1）都关闭时，照明系统（连接到

Q0.0）才关闭。
（四）或非门指令
或非门指令也是一种逻辑组合指令，它实现了 “或” 逻辑和 “非” 逻辑的
复合功能。只要有一个输入条件为 “1”，或非门的输出就为 “0”；只有当所

有输入条件都为 “0” 时，输出才为 “1”。或非门指令常用于需要对多个输入
信号进行逻辑判断，并在至少有一个输入满足特定条件时进行取反操作的场景。
在梯形图中，或非门指令可以通过多个常开或常闭触点的并联，然后再进行取
反来实现。例如，有两个输入点 I0.2 和 I0.3，要实现它们的或非逻辑，可以先将

I0.2 和 I0.3 的常开触点并联，然后在输出端取反。考虑一个设备故障报警系统，
当设备 A（连接到 I0.2）或设备 B（连接到 I0.3）出现故障时，报警灯（连接到
Q0.1）点亮。但我们希望在没有故障时报警灯才熄灭，即实现或非逻辑。

二、逻辑运算符的应用

在 S7 - 200 PLC 编程中，逻辑运算符（如 AND、OR、NOT）是实现复杂逻辑
控制的关键工具。这些运算符可以对输入信号或中间变量进行逻辑运算，从而实
现各种灵活的控制逻辑。它们类似于传统电气控制电路中的逻辑门，能够根据不

同的输入条件产生相应的输出结果，为自动化控制系统的设计提供了强大的支持。
（一）逻辑与（AND）运算符
在工业自动化生产中，很多设备的启动需要同时满足多个条件。例如，在一
