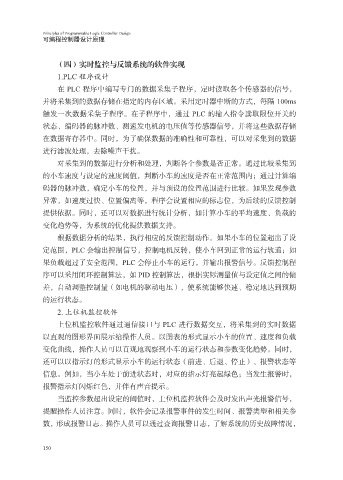

（四）实时监控与反馈系统的软件实现
1.PLC 程序设计
在 PLC 程序中编写专门的数据采集子程序，定时读取各个传感器的信号，

并将采集到的数据存储在指定的内存区域。采用定时器中断的方式，每隔 100ms
触发一次数据采集子程序。在子程序中，通过 PLC 的输入指令读取限位开关的
状态、编码器的脉冲数、测速发电机的电压值等传感器信号，并将这些数据存储
在数据寄存器中。同时，为了确保数据的准确性和可靠性，可以对采集到的数据

进行滤波处理，去除噪声干扰。
对采集到的数据进行分析和处理，判断各个参数是否正常。通过比较采集到
的小车速度与设定的速度阈值，判断小车的速度是否在正常范围内；通过计算编
码器的脉冲数，确定小车的位置，并与预设的位置范围进行比较。如果发现参数

异常，如速度过快、位置偏离等，程序会设置相应的标志位，为后续的反馈控制
提供依据。同时，还可以对数据进行统计分析，如计算小车的平均速度、负载的
变化趋势等，为系统的优化提供数据支持。
根据数据分析的结果，执行相应的反馈控制动作。如果小车的位置超出了设

定范围，PLC 会输出控制信号，控制电机反转，使小车回到正常的运行轨道；如
果负载超过了安全范围，PLC 会停止小车的运行，并输出报警信号。反馈控制程
序可以采用闭环控制算法，如 PID 控制算法，根据实际测量值与设定值之间的偏
差，自动调整控制量（如电机的驱动电压），使系统能够快速、稳定地达到预期

的运行状态。
2. 上位机监控软件
上位机监控软件通过通信接口与 PLC 进行数据交互，将采集到的实时数据
以直观的图形界面展示给操作人员。以图表的形式显示小车的位置、速度和负载

变化曲线，操作人员可以直观地观察到小车的运行状态和参数变化趋势。同时，
还可以以指示灯的形式显示小车的运行状态（前进、后退、停止）、报警状态等
信息。例如，当小车处于前进状态时，对应的指示灯亮起绿色；当发生报警时，
报警指示灯闪烁红色，并伴有声音提示。

当监控参数超出设定的阈值时，上位机监控软件会及时发出声光报警信号，
提醒操作人员注意。同时，软件会记录报警事件的发生时间、报警类型和相关参
数，形成报警日志。操作人员可以通过查询报警日志，了解系统的历史故障情况，

150
