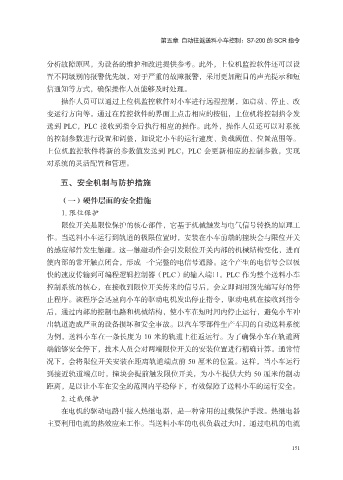

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

分析故障原因，为设备的维护和改进提供参考。此外，上位机监控软件还可以设
置不同级别的报警优先级，对于严重的故障报警，采用更加醒目的声光提示和短
信通知等方式，确保操作人员能够及时处理。

操作人员可以通过上位机监控软件对小车进行远程控制，如启动、停止、改
变运行方向等。通过在监控软件的界面上点击相应的按钮，上位机将控制指令发
送到 PLC，PLC 接收到指令后执行相应的操作。此外，操作人员还可以对系统
的控制参数进行设置和调整，如设定小车的运行速度、负载阈值、位置范围等。

上位机监控软件将新的参数值发送到 PLC，PLC 会更新相应的控制参数，实现
对系统的灵活配置和管理。

五、安全机制与防护措施

（一）硬件层面的安全措施
1. 限位保护
限位开关是限位保护的核心部件，它基于机械触发与电气信号转换的原理工
作。当送料小车运行到轨道的极限位置时，安装在小车前端的撞块会与限位开关

的感应部件发生触碰。这一触碰动作会引发限位开关内部的机械结构变化，进而
使内部的常开触点闭合，形成一个完整的电信号通路。这个产生的电信号会以极
快的速度传输到可编程逻辑控制器（PLC）的输入端口。PLC 作为整个送料小车
控制系统的核心，在接收到限位开关传来的信号后，会立即调用预先编写好的停

止程序。该程序会迅速向小车的驱动电机发出停止指令，驱动电机在接收到指令
后，通过内部的控制电路和机械结构，使小车在短时间内停止运行，避免小车冲
出轨道造成严重的设备损坏和安全事故。以汽车零部件生产车间的自动送料系统
为例，送料小车在一条长度为 10 米的轨道上往返运行。为了确保小车在轨道两

端能够安全停下，技术人员会对两端限位开关的安装位置进行精确计算。通常情
况下，会将限位开关安装在距离轨道端点前 50 厘米的位置。这样，当小车运行
到接近轨道端点时，撞块会提前触发限位开关，为小车提供大约 50 厘米的制动
距离，足以让小车在安全的范围内平稳停下，有效保障了送料小车的运行安全。

2. 过载保护
在电机的驱动电路中接入热继电器，是一种常用的过载保护手段。热继电器
主要利用电流的热效应来工作。当送料小车的电机负载过大时，通过电机的电流
