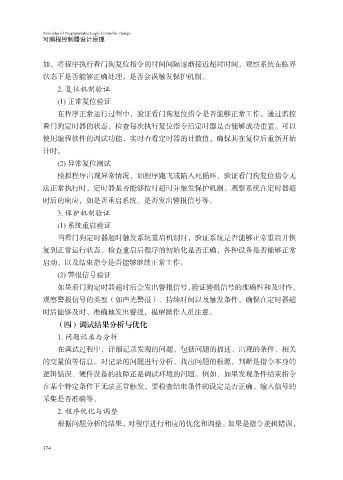

如，将程序执行看门狗复位指令的时间间隔逐渐接近超时时间，观察系统在临界
状态下是否能够正确处理，是否会误触发保护机制。

2. 复位机制验证
(1) 正常复位验证
在程序正常运行过程中，验证看门狗复位指令是否能够正常工作。通过监控
看门狗定时器的状态，检查每次执行复位指令后定时器是否能够成功重置。可以
使用编程软件的调试功能，实时查看定时器的计数值，确保其在复位后重新开始

计时。
(2) 异常复位测试
模拟程序出现异常情况，如程序跑飞或陷入死循环，验证看门狗复位指令无
法正常执行时，定时器是否能够按时超时并触发保护机制。观察系统在定时器超

时后的响应，如是否重启系统、是否发出警报信号等。
3. 保护机制验证
(1) 系统重启验证
当看门狗定时器超时触发系统重启机制时，验证系统是否能够正常重启并恢

复到正常运行状态。检查重启后程序的初始化是否正确，各种设备是否能够正常
启动，以及结束指令是否能够继续正常工作。
(2) 警报信号验证
如果看门狗定时器超时后会发出警报信号，验证警报信号的准确性和及时性。

观察警报信号的类型（如声光警报）、持续时间以及触发条件，确保在定时器超
时后能够及时、准确地发出警报，提醒操作人员注意。
（四）调试结果分析与优化
1. 问题记录与分析

在调试过程中，详细记录发现的问题，包括问题的描述、出现的条件、相关
的变量值等信息。对记录的问题进行分析，找出问题的根源，判断是指令本身的
逻辑错误、硬件设备的故障还是调试环境的问题。例如，如果发现条件结束指令
在某个特定条件下无法正常触发，要检查结束条件的设定是否正确、输入信号的

采集是否准确等。
2. 程序优化与调整
根据问题分析的结果，对程序进行相应的优化和调整。如果是指令逻辑错误，
