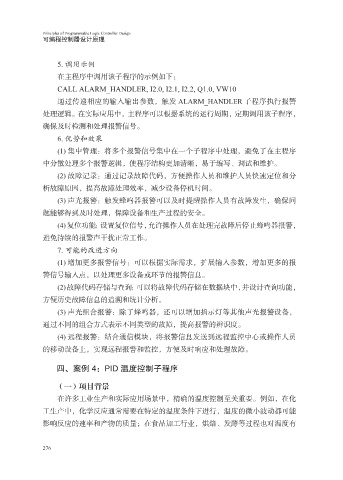

Principles of Programmable Logic Controller Design
可编程控制器设计原理
5. 调用示例
在主程序中调用该子程序的示例如下：
CALL ALARM_HANDLER, I2.0, I2.1, I2.2, Q1.0, VW10
通过传递相应的输入输出参数，触发 ALARM_HANDLER 子程序执行报警
处理逻辑。在实际应用中，主程序可以根据系统的运行周期，定期调用该子程序，
确保及时检测和处理报警信号。
6. 优势和效果
(1) 集中管理：将多个报警信号集中在一个子程序中处理，避免了在主程序
中分散处理多个报警逻辑，使程序结构更加清晰，易于编写、调试和维护。
(2) 故障记录：通过记录故障代码，方便操作人员和维护人员快速定位和分
析故障原因，提高故障处理效率，减少设备停机时间。
(3) 声光报警：触发蜂鸣器报警可以及时提醒操作人员有故障发生，确保问
题能够得到及时处理，保障设备和生产过程的安全。
(4) 复位功能：设置复位信号，允许操作人员在处理完故障后停止蜂鸣器报警，
避免持续的报警声干扰正常工作。
7. 可能的改进方向
(1) 增加更多报警信号：可以根据实际需求，扩展输入参数，增加更多的报
警信号输入点，以处理更多设备或环节的报警信息。
(2) 故障代码存储与查询：可以将故障代码存储在数据块中，并设计查询功能，
方便历史故障信息的追溯和统计分析。
(3) 声光组合报警：除了蜂鸣器，还可以增加指示灯等其他声光报警设备，
通过不同的组合方式表示不同类型的故障，提高报警的辨识度。
(4) 远程报警：结合通信模块，将报警信息发送到远程监控中心或操作人员
的移动设备上，实现远程报警和监控，方便及时响应和处理故障。
四、案例 4：PID 温度控制子程序
（一）项目背景
在许多工业生产和实际应用场景中，精确的温度控制至关重要。例如，在化
工生产中，化学反应通常需要在特定的温度条件下进行，温度的微小波动都可能
影响反应的速率和产物的质量；在食品加工行业，烘焙、发酵等过程也对温度有
276
